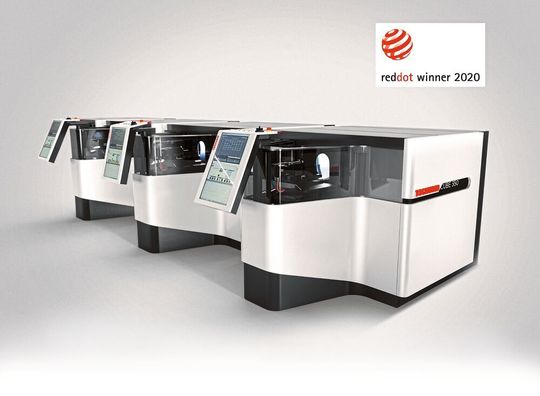

Le jury du Red Dot Design Award a été subjugué par « son design épuré, d'une élégance peu commune » de la Cube 350 de Tschudin La Cube 350 remporte le Red Dot Design Award
En octobre de l'année dernière, lors du salon EMO à Hanovre, l'entreprise technologique suisse Tschudin AG a dévoilé la rectifieuse cylindrique sans centre, compacte et puissante : la Cube 350.
Avec la Cube 350 de Tschudin, l'opérateur est placé au premier plan.
(Source : Tschudin AG)
L'innovation mondiale a su attirer tous les regards et a été qualifiée par la presse spécialisée de « bijou de la rectification ».
Récemment, la Cube 350 a même obtenu la prestigieuse récompense Red Dot Design 2020. Pour justifier son choix, le jury du Red Dot a déclaré : « La Cube 350 impressionne par son design exceptionnellement épuré et élégant. Grâce à une disposition innovante, la machine est à la fois ergonomique et efficace. » Avec plus de 6500 participants venus de 60 pays en 2020, la récompense Red Dot est l'un des plus grands concours de design au monde.
Galerie d'images
L'individu au premier plan
Tschudin s'est associé avec l'expert en « Industrial Machines Design » Enrique Luis Sardi pour développer ensemble la nouvelle rectifieuse centerless compacte. « Le design place l'individu au premier plan, notre objectif consistait à créer une symbiose parfaite entre convivialité, simplicité et élégance », explique M. Sardi. La Cube 350 peut être chargée manuellement de manière sûre et ergonomique par des opérateurs droitiers et gauchers, une technologie qui a fait l'objet d'une demande de brevet.
La rectifieuse CNC à trois axes haute précision séduit non seulement visuellement, mais également techniquement, puisque les solutions d'automatisation mises en œuvre garantissent aux opérateurs de la Cube 350 un véritable gain de productivité. La Cube 350 se caractérise par un encombrement extrêmement réduit (2558 x 1735 x 1320 mm), une efficacité maximale ainsi qu'un large éventail d'options de traitement. Le processus d'équipement est flexible et rapide. La Cube 350 a été conçue spécialement pour l'usinage de petits composants, avec des diamètres de pièces de 20 mm maximum.
Caractéristiques techniques
Plage de rectification par enfilade Ø : 0,1-20 mm
Plage de rectification en plongée Ø : 0,1-20 mm
Largeur de la meule de rectification en plongée : 180 mm (en option : 205 mm)
Meules de rectification Ø : 350 mm
Ø trous des meules de rectification : 203,2 mm
Meules d'entraînement Ø : 275 mm
Ø trous des meules d'entraînement : 175 mm
Puissance de la broche : 7,5/12 kW
Vitesse périphérique de la broche : max. 63 m/s
Contrôle CNC : Fanuc 0i
Résolution : 0,1 µ
Dimension L x L x H : 2558 x 1735 x 1320 mm
Poids : 4 t MSM
