Les moteurs linéaires avec un rayon de 22,5° permettent de nouvelles possibilités XTS : de nouveaux modules moteur pour plus de flexibilité

Rédacteur: Jérémy Gonthier

Les nouveaux modules moteurs avec un rayon de 22,5° augmentent significativement la flexibilité de l'eXtended Transport System (XTS), complétant les sections rectilignes et courbés (180°). Ces nouveaux modèles offrent de nouvelles possibilités géométriques, par exemple des cercles complets, des courbes vers l’intérieur et l'extérieur ou encore des carrés aux angles arrondis. Ainsi, l’éventail d'applications a pu être étendu.

Entreprises liées

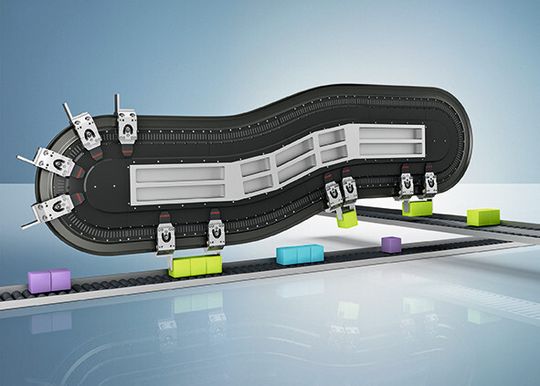

Le système XTS est complété par des sections à 22,5°. Cela permet d’étendre les possibilités d’utilisations.
Le système XTS est complété par des sections à 22,5°. Cela permet d’étendre les possibilités d’utilisations.
(Image: Beckhoff)

Le système de transport linéaire XTS est composé de moteurs linéaires modulaires avec électronique de puissance et retour position intégré, de plusieurs « Mover » sans câble et d’un rail de guidage mécanique. Toutes les formes aussi peuvent être obtenues grâce à ces composants. Les modules de moteur AT2020-0250 (+22,5°, courbe extérieure) et AT2025-0250 (-22,5°, courbe intérieure) augmentent considérablement les possibilités en termes de trajectoires du système XTS. En combinant différents rayons et lignes droites, les trajectoires peuvent s’adapter de façon optimale aux applications. Des rails de guidage correspondants sont également disponibles pour ces modules moteurs.

  • Cercle complet avec des Mover se déplaçant à l'intérieur
  • Polygone, cercles partiels reliés par des parties droites
  • Guidage de rail en forme de S ou en escalier
  • Angle droit arrondi aux dimensions libres

Le système de transport linéaire XTS permet de modifier rapidement et sans intervention mécanique les formats et les produits. Les installations mécaniques complexes et coûteuses sont désormais remplacées par les logiciels. De nouveaux domaines d’applications ont vu le jour grâce aux nouveaux modules moteur : par exemple un cercle complet sur lequel un Mover se déplace sur la face extérieure. Grâce au système XTS, l'éventail des utilisations peut à la fois être étendu par rapport aux applications et à l'espace disponible.<<
