Actuateur ZAO pour "Pick and Place" et "Die Bonding"

Un actuateur tout en douceur mais avec précision

| Rédacteur: Jean-René Gonthier

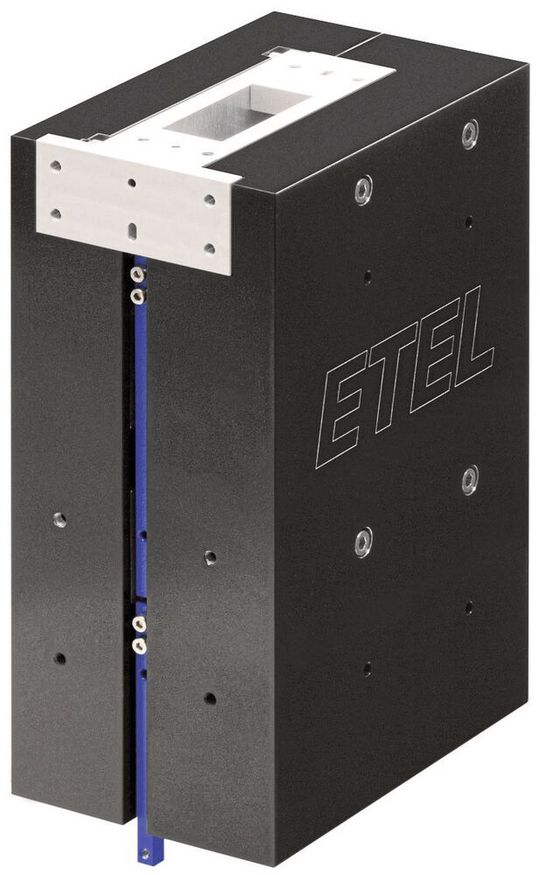

Actuateur Zao.
Actuateur Zao. (Source : Etel SA)

Actuateur – Doté de 30 mm de course utile, l'actuateur ZAO équipé d'un guidage sans friction et d'une masse mobile extrêmement légère assure une application de force très faible et répétable, ainsi qu'un overshoot de force minimal lors de l’impact sur une surface de contact. Il tire pleinement parti de l'algorithme de contrôle de force sans capteur d'ETEL, ZAO permet simultanément un contrôle de la force très précis (0,2 N ± 10%) et une dynamique très élevée (jusqu'à 20 g). ZAO vise à relever les défis de l’industrie du semi-conducteur et de l'électronique, principalement nés des besoins de l’«advanced packaging» et des nouveaux matériaux, assurant tout particulièrement l'intégrité des composants fragiles sans compromettre la cadence de production. ZAO est parfaitement adapté aux machines de «pick-and-place», de «die bonding» et de test. Associé au contrôleur AccurET, il offre une solution de pointe pour doper l'efficacité de la production, tout en offrant le «force control». Voici les caractéristiques de cet actuateur : une course totale de 27 mm; une accélération de 30 g; une force nominale applicable de 0.2 à 2 N; une stabilité de force de ±3 mN à 0.2 N et enfin force et mouvement typique de 8.5 mm ± 0.3 mm & 0.2 N ± 0.04N en 60 ms.
