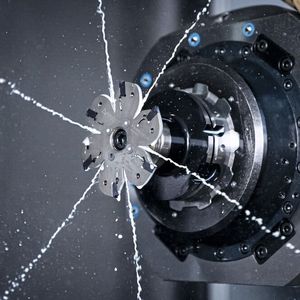

Réalisation de rainures, gorges et tronçonnage : il suffit d'échouer à l'une de ces opérations pour se retrouver avec une pièce inutilisable sur les bras. Les fraises scies performantes de la nouvelle série Maximill – Slot-SX de Ceratizit apportent une sécurité maximale au processus de fabrication et un rendement optimal grâce à l'arrosage interne, jusqu'à un diamètre de 250 mm.

Les outils de fraisage à plaquettes amovibles de la série Maximill de Ceratizit ont trouvé leur place sur le marché de l'usinage en raison de leurs standards de qualité élevés et de leurs nombreux domaines d'application. « Il nous manquait cependant encore une gamme de fraises scies avec lesquelles nos clients pourraient usiner des rainures et des fentes ou réaliser des opérations de tronçonnage en toute sécurité. C'est ainsi qu'est née la gamme Maximill - Slot-SX, qui utilise les plaquettes de tronçonnage existantes du système SX tout en élargissant notre gamme de solutions éprouvées », explique Robert Frei, chef de produit chez Ceratizit.

Un large choix de plaquettes

L'éventail de matériaux que les usineurs reçoivent chaque jour sur leurs machines est généralement très large. L'assortiment d'outils disponibles doit donc être adapté. Robert Frei détaille : « Pour notre nouvelle gamme Maximill – Slot-SX, nous recourons au large choix de plaquettes de notre système de tronçonnage éprouvé préexistant. Ainsi, nous couvrons pratiquement toute la palette des possibilités pour ISO P/M/K/N/S. Tous les besoins sont ainsi satisfaits, même pour les applications haute performance. »

Galerie d'images

Galerie d'images avec 5 images

En ce qui concerne les supports d'outils, les clients de Ceratizit ont le choix entre les fixations DIN les plus courantes, à queue filetée ou via un mandrin à trou lisse. Les outils peuvent ainsi être utilisés sur tous les centres d'usinage, fraiseuses et tours.

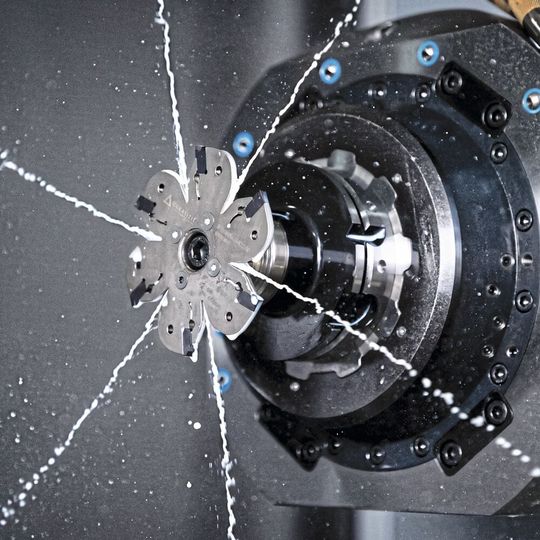

Arrosage jusqu'à 250 mm de diamètre

Le contrôle des copeaux est essentiel pour le fraisage de rainures, notamment pour les rainures étroites et profondes. « Bien sûr, cela fonctionne aussi sans arrosage, mais l'option avec canaux d'arrosage internes (IKK) présente des avantages considérables », commente Robert Frei. « En effet, ce qui prend du temps, et peut potentiellement être nuisible au processus d'usinage et à la qualité de la pièce, est l'enlèvement manuel des copeaux dans les rainures, processus risquant de les coincer, voire les faire adhérer à la matière. Ces inconvénients sont d'autant plus marqués que la rainure est profonde. Avec une alimentation efficace en liquide d'arrosage, cette étape manuelle n'est plus nécessaire, et nous proposons des IKK jusqu'à un diamètre de 250 mm. » En outre, les qualités de surface et la régulation de la chaleur s'améliorent, garantissant un usinage sûr. Effet secondaire bienvenu : l'usinage avec l'alimentation en liquide d'arrosage par canaux internes augmente significativement la durée de vie des outils.

Changer de plaquettes en toute sécurité

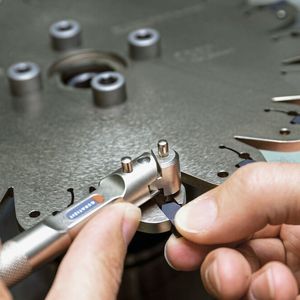

Comme, outre la performance d'un système, la simplicité de manipulation facilite le quotidien de l'usinage, Maximill – Slot-SX mise sur la clé de serrage SX brevetée pour le changement des plaquettes de coupe. Grâce à son système de levier, cette clé de montage garantit des changements rapides et une force de serrage toujours correcte. « Rien n'est écrasé, étiré ou, dans le pire des cas, déformé inutilement : notre solution simple d'utilisation réduit l'usure de l'assise et garantit une position de la plaquette toujours stable et précise, pour une excellente qualité de rainurage et une sécurité d'usinage accrue », ajoute Robert Frei.
