Nomination au SMM Award 2023 Heule : Combiner un corps de perçage existant avec un module de chanfreinage

Source: Communiqué de presse Heule Werkzeug AG Temps de lecture: 2 min |

Related Vendors

La nouvelle Module Line de Heule permet de transformer les corps de perçage préexistants en outils combinés. Les opérations de perçage et de chanfreinage peuvent ainsi être réalisées en une seule opération. Cette combinaison permet de réduire le nombre d'étapes de travail et donc les temps et les coûts de processus.

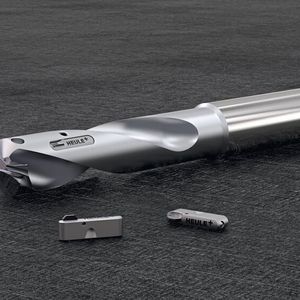

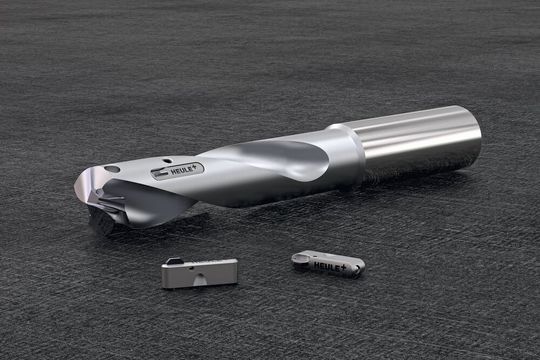

Le module de chanfreinage Snap peut désormais être intégré aux corps de perçage existants chez les clients.
Le module de chanfreinage Snap peut désormais être intégré aux corps de perçage existants chez les clients.
(Source : Heule Werkzeug AG)

Heule procure depuis 1961 des solutions innovantes pour des perçages sans bavures. L'entreprise familiale indépendante suisse présente aujourd'hui sa nouvelle Module Line. La solution de chanfreinage Snap peut désormais être intégrée comme module dans les corps de perçage existants chez les clients. Les solutions de perçage sont donc transformées en outils combinés permettant le perçage et le chanfreinage en une seule étape dans le processus de fabrication, impactant ainsi positivement la durée du processus de production.

Le module Snap

Le nouveau module Snap est utilisable dans les corps de perçage à partir d'un diamètre de 18,0 mm. Les dimensions réduites du module de chanfreinage permettent une implémentation directement derrière la pointe de forage. Pour cela, le corps de perçage doit être équipé d'une poche, le module étant fixé au corps de perçage par une seule vis. Pour une optimisation maximale du temps de processus, il est également possible d'intégrer deux modules dans un corps de perçage, ce qui permet des valeurs d'avance plus élevées. Malgré ses petites dimensions, le module Snap produit des chanfreins de 0,5 à 1,0 mm en fonction du diamètre de perçage et du couteau utilisé. Ces couteaux sont disponibles avec un revêtement dépendant du matériau et peuvent être remplacés en un tour de main. À l'utilisation, la construction simple et compacte du module convainc par son efficacité.

Galerie d'images

Un processus fiable

Le principe de fonctionnement mécanique à ressort du système Snap garantit un processus fiable. Le couteau entre en action dès qu'il touche la pièce à usiner. Ainsi, la taille du chanfreinage reste constante, quelle que soit la position du plan d'usinage. Les éventuelles différences de hauteur des composants à usiner (p. ex. pièces en fonte) sont ainsi compensées. Heule lance ainsi sur le marché une alternative fiable et extrêmement économique aux solutions de chanfreinage ou aux solutions combinées existantes.
