>> Servomoteurs simplifiés, sans câble encodeur

Rédacteur: Edouard Huguelet

Entreprises liées

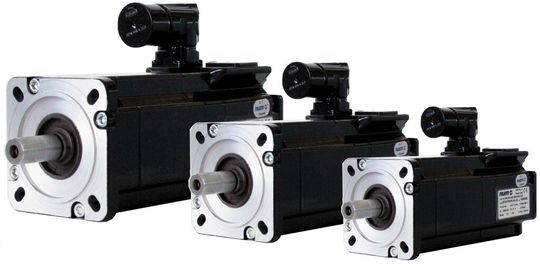

(Image: NUM SA)

Num annonce deux nouvelles gammes de servomoteurs brushless pour les machines à commande numérique qui permettent de réaliser d’importantes économies en supprimant le câble encodeur. Les fabricants de machines peuvent maintenant utiliser un seul câble variateur-moteur pour chaque axe, il s’en suit une réduction du câblage, une accélération de la mise en service et une amélioration des performances des systèmes. Pour une installation de commande numérique complexe avec 20 mètres de câbles, cette nouvelle technique diminue les frais totaux de câblage des moteurs de 20% par axe. Existant en tailles de 75, 95, 126 et 155 mm et en trois longueurs différentes, les nouveaux servomoteurs brushless SHX et SPX proposent aux fabricants de machines un large choix de couple et de vitesse convenant à la plupart des applications. Ces deux gammes se caractérisent par des moments d’inertie élevés des rotors optimisés pour les axes d’alimentation des machines-outils, et regroupent d’excellentes performances dynamiques avec une excellente stabilité, même à basse vitesse. La gamme SHX, essentiellement destinée aux applications économiques, comprend des modèles avec des sorties permanentes comprises entre 1.2 et 20 Nm. Pour les applications nécessitant des moteurs offrant un rapport puissance/volume maximal et une protection élevée (IP67), telles que les machines-outils haut de gamme, les machines de taillage et les robots, la gamme SPX propose des moteurs développant un couple permanent compris entre 1,4 et 23 N.m. Tous les servomoteurs brushless SHX et SPX proposent le choix entre des encodeurs numériques mono et multi tours avec une résolution intermédiaire de 20 bits (1 048 576 positions par tour) et une précision de ± 60 secondes d’arc. S’appuyant sur la précision du nouveau noyau de commande numérique Num Flexium+, les performances de cet encodeur facilitent des profils de mouvement finement interpolés et le réglage précis de la vitesse. Ces deux encodeurs sont également disponibles en versions sécurisées qui renvoient les données de position et de position redondante à l’asservissement numérique en utilisant un protocole sécurisé homologué; ils sont conformes à la norme de sécurité fonctionnelle EN 61800-5-2 au niveau SIL 2. Num développe aussi actuellement une gamme d’encodeurs numériques haute résolution 23 bits ayant une précision supérieure à ± 45 secondes d’arc pour les applications nécessitant un positionnement extrêmement précis. Tous les moteurs brushless SHX et SPX sont disponibles avec des arbres standards ou clavetés, un frein à aimant permanent et diverses configurations d’enroulements. Conçus pour des températures ambiantes comprises entre 0 et 40°C, ces moteurs peuvent fonctionner à 55°C avec un déclassement de puissance adapté. <<
