>> Mesure de profil ultra-rapide

Rédacteur: Edouard Huguelet

Entreprises liées

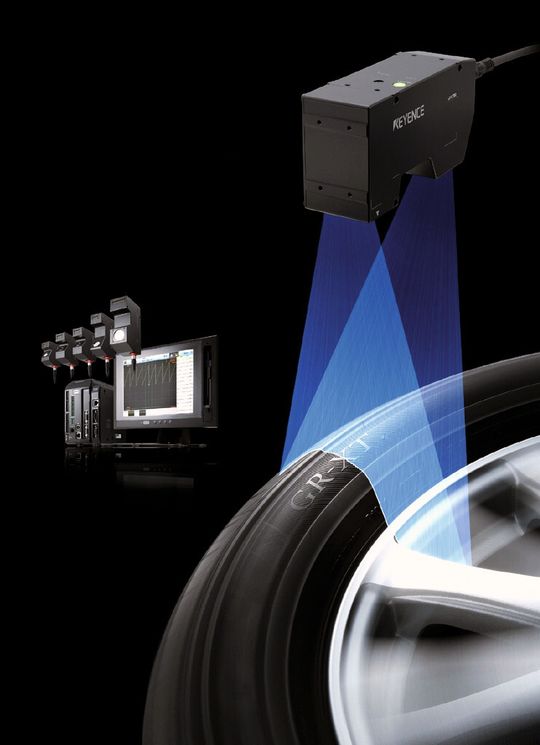

(Image: Keyence Schweiz AG)

En étant environ 30 fois plus rapide que le meilleur standard du marché, la Série LJ-V permet de réaliser instantanément des contrôles 3D en ligne. Elle se distingue aussi par sa simplicité de mise en oeuvre, sa précision et sa stabilité de détection. La Série LJ-V permet de réaliser un contrôle haute cadence en ligne. De plus, la vitesse n´est pas au détriment de la stabilité de détection. Ceci est dû à une électronique spécifiquement développée par Keyence, et notamment un nouveau capteur CMOS à sensibilité élevé et le processeur GP64. Le capteur HSE3-CMOS représente une nouvelle avancée. Il est encore plus rapide et offre une plage dynamique encore plus étendue (64 fois plus élevée que sur les systèmes 2D haut de gamme). Sa très haute sensibilité lui permet de mesurer avec stabilité des surfaces sombres comme brillantes. Le traitement est assuré par le GP64 qui réalise un traitement en pipeline ultra-haute vitesse. La Série LJ-V est ainsi environ 30 fois rapide que les meilleurs standards du marché. Elle exécute 12,8 millions points de mesure par seconde, soit 64'000 profils par seconde. Elle peut, par exemple, mesurer des cibles se déplaçant à une vitesse de 6,4 m/s avec un pas de 0,1 mm. La série LJ-V7000 combine un laser bleu (qui se caractérise par un faisceau plus petit en raison de la longueur d´onde plus courte) avec une optique Ernostar 2D qui focalise au maximum la lumière laser. Il en résulte un faisceau très fin et de forte intensité, ce qui permet de générer un profil de haute précision et très stable. En fonctionnement, la précision est de ±7,6 µm et la répétabilité de 0,4 µm. La linéarité est de 0,1% à pleine échelle. Le laser bleu offre aussi une détection plus stable sur des cibles à haute température, car la diffusion à la surface est moins importante que pour un laser rouge. De plus, Keyence se sert d´une double source de lumière. Les différences de quantité de lumière sont traitées afin d´identifier des problèmes de réflexions multiples qui perturbent la mesure. Cette fonction, dite de double polarisation, est unique au monde. Elle se révèle essentielle pour la mesure de métaux présentant des profils et des surfaces complexes. Les distances de référence atteignent 300mm pour des profils de 240 mm. En outre, le LJ-V est robuste grâce à son indice de protection IP67. Il est aussi conforme à la norme de résistance aux chocs CEI 68-2-29. Il est ainsi possible de mesurer toutes tailles de pièce, au plus près du processus. <<

(ID:36311970)
