>> Borne «All-In-One» pour moteur pas-à-pas

| Rédacteur: Edouard Huguelet

Entreprises liées

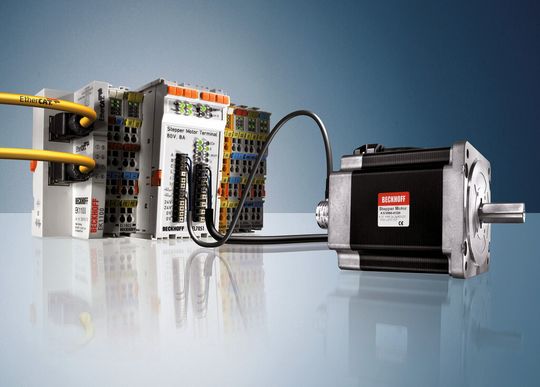

(Image: Beckhoff Automation S.A.)

Avec le développement de la borne pour moteur pas à pas EtherCAT EL7051, Beckhoff étend sa gamme de produits dans le secteur Motion. La borne EtherCAT EL7051 permet en effet de raccorder directement des moteurs pas à pas jusqu’à 8 A avec une tension nominale de 80 V CC. Il est ainsi également possible de gérer des moteurs pas à pas de puissance plus élevée directement à partir du système d’E/S. Combinée au moteur pas à pas AS1060, la borne EL7051 constitue un axe complet économique. La nouvelle borne EL7051 s’impose en tant que variateur complet pour des moteurs jusqu’à 80 V CC et 8 A, en complément des bornes actuelles EL7031 et EL7041 conçues pour des moteurs jusqu’à 24 V CC et 1,5 A ou encore 50 V CC et 5 A. Cette borne comprend la sortie puissance moteur ainsi que les entrées pour le système de feedback. Dans le cas d’applications simples, on peut se passer du feedback en fonctionnant en boucle ouverte. L’étage de sortie PWM de la borne EL7051 couvre une large plage de tension et de courant. La borne dispose également de deux entrées pour les interrupteurs de fin de course. Le paramétrage de la borne permet d’adapter l’EL7051 au moteur et à l’application, p.ex. via TwinCAT System Manager. La résolution de 64 micropas par pas garantit un fonctionnement régulier et précis du moteur. Avec le moteur pas à pas AS1060, la borne EL7051 représente un servoaxe complet et compact. Les champs d’applications privilégiés de cette solution d’entraînement Un autre avantage de la borne EL7051 réside dans son intégration au réseau EtherCAT. L’utilisateur dispose ainsi de toutes les caractéristiques d’EtherCAT comme les performances élevées, le diagnostic complet et la fonctionnalité des horloges distribuées. L’intégration au système d’E/S est économique en simplifiant considérablement le câblage, les frais de mise en service ainsi que l’encombrement. Dans le domaine du Motion compact, Beckhoff mise sur la modularité et la puissance: différentes connexions au format de K-bus ou EtherCAT (IP 20) prennent en charge les moteurs AC et CC ainsi que les moteurs pas à pas et les servomoteurs de différentes puissances. Et pour les applications hors armoire électrique, les boîtiers étanches EtherCAT de Beckhoff (IP 67) sont disponibles pour les moteurs pas à pas et les moteurs CC. <<

(ID:35289080)
