Elargissement des applications chez le fabricant Etel de Môtiers

etel élargit son portefeuille produits dans le secteur des solutions SYSTEME

| Rédacteur: Jean-René Gonthier

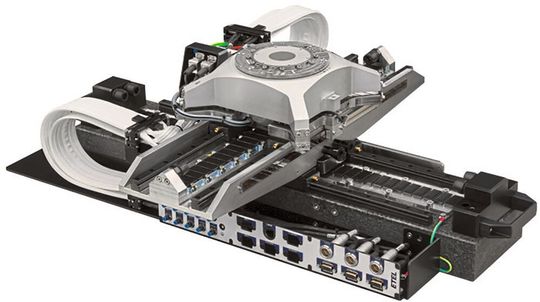

Système multi-axes XYT Charon 2.
Système multi-axes XYT Charon 2. (Source : Etel SA)

Codeur de position – CHARON2 est un système XY orienté semi-conducteur compatible avec les modules et options déjà existants. Le design de CHARON2 augmente les possibilités d'utilisation de CHARON tout en proposant une dynamique supérieure, une charge utile plus importante mais aussi une amélioration de la précision et de la répétabilité. Avec une accélération de plus de 1 g et une vitesse supérieure à 1 m/s à double charge ainsi qu’une précision de positionnement absolue inférieure à 1 μm, CHARON2 représente une solution clé en main pour les nouvelles applications du semi-conducteur.

CHARON2 représente un nouvel exemple parfait de l'intégration verticale d'ETEL, basée sur la propriété intellectuelle des moteurs, de l'électronique et du savoir-faire de la gestion du mouvement, ainsi que sur la synergie avec Heidenhain en matière de codeurs de position de haute précision. Le résultat est une large gamme de solutions servant tous les besoins de positionnement de wafers, de processus ou de contrôle de processus, et allant d'un noyau XY à un système complet jusqu'à 9 axes, indépendamment contrôlé.

CHARON2 est le résultat des exigences des utilisateurs, qui associé à d'autres produits optimisés, permet de réduire les coûts d'intégration des fabricants et les délais de lancement sur le marché. En voici les caractéristiques générales :

  • Course totale : jusqu'à 650 mm x 410 mm
  • Compatible salle blanche ISO 2
  • Précision absolue : X (inf) = ±1 µm et Y (sup.) = ±1 µm avec
    Theta = ±3 arcsec
  • Stabilité de position : X (inf) = ±2 nm et Y (sup.) = ±2 nm avec
    Theta = ±0.02 arcsec
  • Répétabilité bidirectionnelle : X (inférieur) et Y (supérieur) = ±0.4 µm avec Theta = ±2 arcsec
  • Charge maximum : 30 kg

La vision d'ETEL, orientée technologie, se traduit par des produits à la pointe du marché pour le bénéfice du client. Les gammes de moteurs linéaires, de moteurs couple, de contrôleurs de position, de contrôleurs de mouvement ainsi que de systèmes de positionnement sont considérables ce qui permet ainsi de proposer une grande sélection de produits permettant de couvrir les besoins des clients et d'améliorer leurs processus.
