Mesurer ses outils avec des capteurs CMOS Dyna Line Portable, le système de mesure d’outil sans contact portable

| Rédacteur: Gilles Bordet

>> Big Kaiser, leader du marché dans le domaine des solutions et systèmes d'outils de précision haute qualité pour les industries aéronautique, automobile, énergétique, horlogère et médicale, a présenté aujourd’hui son système Dyna Line Portable. Ce système de mesure d’outil sans contact et portable offre la plus haute précision du secteur.

Entreprises liées

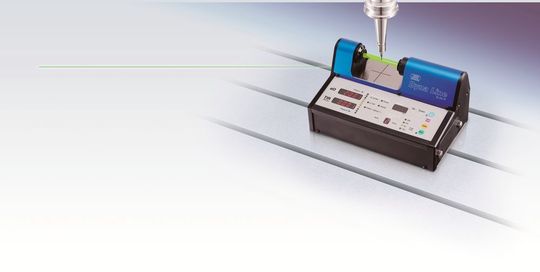

Dyna Line Portable est un système de mesure d’outil sans contact et portable offre la plus haute précision dans son domaine d'application.
Dyna Line Portable est un système de mesure d’outil sans contact et portable offre la plus haute précision dans son domaine d'application.
(Image : Big Kaiser)

Dyna Line Portable fonctionne selon un procédé de mesure d’image linéaire sur la base de capteurs CMOS possédant des pixels de 1,4 µm, ce qui permet d’obtenir une résolution d’affichage de 1 µm. En d’autres termes, Dyna Line Portable peut mesurer le diamètre d’un outil de coupe et le faux-rond total à l’indicateur (TIR) beaucoup plus précisément qu’un système de mesure au point laser.

Le nouveau système permet de mesurer des outils dans une plage de 0,1 mm à 50 mm avec décalage de la broche pour les diamètres supérieurs à 4 mm et à des vitesses de coupe allant jusqu’à 400 m/min. Comme il travaille sans contact, le Dyna Line Portable ne risque pas d’endommager les outils fragiles. Lors de la détermination du TIR, il peut mesurer sans problème des outils ayant un nombre de dents impair et jusqu’à 9 rainures.

Grâce à sa portabilité et à ses dimensions réduites, seulement 232 mm x 132 mm, le même système peut être utilisé sur un nombre illimité de machines. Il s’utilise avec 6 accus et il dispose d’un mode Eco qui réduit la consommation électrique afin d’augmenter la durée d’autonomie pour atteindre 5 heures en mode portable.

Dyna Line Portable est muni d’un tableau de commande électronique clair et intuitif. Afin de garantir la sécurité de l’utilisateur, la mesure peut être enclenchée par minuteur jusqu’à 999 secondes après la fermeture des portes de la machine et le démarrage de la rotation de l’outil.

La mise en œuvre de la technologie de capteur d’image CMOS nous permet d’atteindre avec le Dyna Line Portable une précision inégalée dans le secteur, sans avoir à limiter pour autant la portabilité ou la facilité d’utilisation » déclare Peter Elmer, directeur général de Big Kaiser. <<
