NUM au secours du marché américain Compétitivité améliorée grâce au retrofit

Rédacteur: Gilles Bordet

>> Les commandes numériques NUM de par leur performance, participent amplement à l’amélioration de la compétitivité de Bourn & Koch, Inc. Suite à la parfaite migration sur NUM Flexium CNC, du pilotage de leurs puissantes machines destinées au taillage d’engrenages, la CNC NUM Flexium est devenue la solution standard pour l’ensemble de leurs machines de production.

Entreprises liées

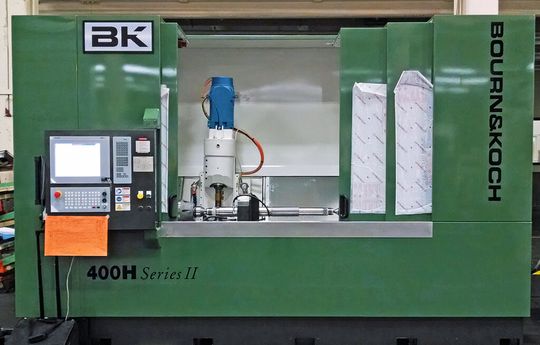

Bourn & Koch propose aujourd’hui la plateforme de commande numérique NUM Flexium sur sa puissante machine de taillage d’engrenages (horizontale à 7 axes, 400H Serie II) et prévoit de déployer cette technologie sur toutes ses autres machines.
Bourn & Koch propose aujourd’hui la plateforme de commande numérique NUM Flexium sur sa puissante machine de taillage d’engrenages (horizontale à 7 axes, 400H Serie II) et prévoit de déployer cette technologie sur toutes ses autres machines.
(Image: NUM)

Bourn & Koch a choisi la plateforme NUM Flexium pour la modernisation de ses machines 25H - 400H Série II, en commençant par le modèle 400H. La vitesse et la puissance de cette machine lui ont permis de remplacer sept anciennes machines de production. Cette solution est très répandue dans les sociétés usinant des engrenages de grande précision (trains d'engrenages, couronnes dentées, vis sans fin, pignons, cannelures, etc.) La machine 400H peut recevoir des pièces de diamètre 400 mm, avec une course de 1168 mm. Cette dernière peut être personnalisée pour produire des pièces encore plus longues. Les clients sont généralement des constructeurs de machines ou des sous-traitants produisant des composants et des systèmes de transmission mécanique pour la défense, l’aéronautique, l’industrie pétrolière, les mines et la production d’énergie.

Un partenariat de longue date

Cela fait déjà 25 ans que Bourn & Koch a choisi comme partenaire NUM Corporation. Aujourd'hui, cette société utilise les systèmes de commande numérique NUM sur ses machines de taillage d’engrenages, ses fraiseuses et ses rectifieuses, ainsi que sur d’autres types de machines d’usinage. Plusieurs projets d’envergure ont déjà été réalisés en parfaite collaboration. Les deux sociétés et leurs clients profitent largement de cette synergie. Le logiciel conversationnel développé en commun est cité par de nombreux clients de Bourn & Koch comme un important critère de décision lors du cycle de décision d’achat.

Galerie d'images

Le pupitre opérateur (HMI) de la machine 400H utilise totalement les fonctionnalités de ce logiciel avec l’association d’un dialogue conversationnel et de puissants graphiques. L’opérateur de la machine ne nécessite aucune connaissance des langages ISO. Pour produire une pièce, il saisit simplement les informations de configuration de la machine (vitesse de coupe, géométrie de la pièce à usiner et de l’outillage) dans des formulaires présentés dans des menus : les fonctions graphiques fournissent des vues claires et sans ambiguïté de la fraise-mère et de la pièce finie. Tous les calculs effectués pour créer le programme de commande de la machine pour une pièce donnée sont entièrement automatiques.

La société a donc tout naturellement décidé d’adopter la plateforme de commande numérique NUM Flexium. Tim Helle, Président de Bourn & Koch, explique : « Nous proposons à nos clients divers systèmes de commande numérique. NUM est le standard sur la plupart de nos machines à tailler les engrenages et notre politique est d’utiliser les plus récentes technologies pour la rentabilité maximale et les meilleures performances de nos machines. Cette approche simplifie également progressivement l’utilisation des machines en nécessitant moins de formation. De plus, les pièces détachées sont instantanément disponibles, ce qui augmente le temps d’utilisation et réduit les frais de maintenance des clients. »

Dans ce cas précis, la migration vers la plateforme NUM Flexium offrait aussi des avantages techniques : la plus grande rapidité de traitement des blocs et de mise à jour des boucles réduit les temps d’exécution et améliore la précision. La plateforme Flexium dispose d’une plus grande mémoire de commande numérique, d’un ensemble beaucoup plus riche et unifié d’outils de développement des automates programmables, et offre aux OEM une plus grande liberté de création d’interfaces homme/machine dédiées aux applications. Cette souplesse de personnalisation des commandes et des pupitres opérateur a permis à Bourn & Koch d’améliorer de nombreux aspects de l’utilisation de la machine à tailler les engrenages.

Lorsque la dernière machine 400H Série II est proposée avec le système NUM, elle est totalement commandée par la technologie NUM, à la seule exception du moteur de broche supportant la pièce (axe C). Celui-ci est un composant spécial à transmission directe, refroidi par eau et délivrant un couple de 560 N.m à 110 tr/min. En addition du noyau Flexium 68 NCK (Numerical Control Kernel, le plus puissant modèle jamais produit par NUM et pouvant piloter 32 axes ou broches interpolés) et de son automate programmable, NUM fournit toutes les entrées/sorties ainsi que tous les variateurs et les servomoteurs de la machine.

(ID:42915774)
