NUMROTO devient encore plus polyvalent grâce à de nouvelles fonctions Amélioration des performances de l'affûtage CNC

| Rédacteur: Gilles Bordet

Num SA sera présent au SIAMS 2014 de Moutier halle 1.1 stand D-23, l'occasion de découvrir les nouvelles fonctions du logiciel NUMROTO pour l'affûtage des outils.

Entreprises liées

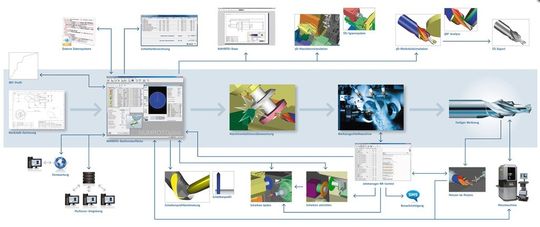

Aperçu général de toutes les fonctions disponibles de NUMROTO.
Aperçu général de toutes les fonctions disponibles de NUMROTO.
(Image: NUM SA)

La problématique toujours plus complexe d'affûtage des outillages de dernière génération est maintenant résolue avec la nouvelle version du logiciel d'affûtage d’outils NUMROTO. La version 3.8 du logiciel NUM le plus utilisé sur le marché automatise l'affûtage multi-hélicoïdal à goujures variables et offre également une fonction de rectification de plaquettes profilées. Ce package est une mise à jour pour les utilisateurs actuels de NUMROTO. NUMROTO est largement reconnu dans le monde de l'affûtage. Il est considéré comme étant l’un des meilleurs et des plus polyvalents logiciels CNC du marché. Lancé par NUM en 1987, il a connu un développement permanent pour rester à la pointe des améliorations et des innovations des machines-outils. Ce logiciel fonctionne sur le puissant système CNC NUM Flexium+ et offre des avantages incontestables tels que l’interpolation sub-nanométrique permettant l’obtention de surfaces de qualité supérieure, ainsi que des temps d’exécution très courts autorisant des déplacements 5 axes très rapides même lorsque le programme pièce contient une densité élevée de séquences ISO. Bien entendu, Flexium+ intègre toutes les fonctions de sécurité intrinsèque nécessaires à la réalisation de machines modernes et une Interface Homme Machine tactile (dual touch) répondant de manière similaire à ce que nous connaissons sur nos smartphones modernes. Aujourd'hui, 15 des plus importants constructeurs mondiaux de machines d'affûtage à commande numérique intègrent dans leurs produits le logiciel NUMROTO, utilisé ainsi sur plus de 40 types de machines différents.

Géométries complexes et équilibrage parfait

La plupart des fraises complexes utilisées pour les usinages de haute précision (p.ex. composants aéronautiques en alliages spéciaux ou matériaux composites) sont multi-hélicoïdales et fonctionnent à des vitesses atteignant 30 000 tr/min. La production économique de ce type d'outil est un défi important et nécessite des opérations complexes de rectification. Par exemple, pour annuler les vibrations, chaque arête coupante de l'outil est courbée à un angle différent ; pour les outils hélicoïdaux, l'angle d'hélice de chaque arête varie également le long du corps, de la pointe de l'outil à la queue. De plus, la largeur d'une goujure peut varier considérablement sur ces outils, ce qui impose un positionnement précis de la meule pour garantir une largeur correcte de la dépouille de l'outil. Exploitant la vitesse et la puissance de calcul des PC actuels, la dernière version de NUMROTO permet des calculs de trajectoires très complexes pour créer ces goujures sophistiquées. Les utilisateurs peuvent maintenant définir précisément et facilement la géométrie des goujures sur les fraises. Les concepteurs et les fabricants recherchent souvent cette caractéristique pour optimiser l'évacuation des copeaux sur les machines hautes performances : la vitesse d'évacuation des copeaux de la surface de coupe a une influence majeure sur l'efficacité et la vitesse de coupe de l'outil.

Galerie d'images
Galerie d'images avec 6 images

En définissant la géométrie de chaque goujure, NUMROTO permet également de compenser d'éventuels déséquilibres dus à des hélices irrégulières ou des arêtes de coupe asymétriques. De plus, en permettant au point de contact de la meule de suivre l'arrondi de l'arête tranchante, NUMROTO facilite la rectification de l'angle d'attaque sur les formes complexes du corps, et sur les arêtes de coupe qui passent du corps de l'outil à sa pointe, tâche auparavant très difficile à réaliser.
