Polytool: Application du mois Mars 2012 Alésage d'un bloc palier

Rédacteur: Edouard Huguelet

>> «Application du mois». Dans ce cas, celle de mars 2012: alésage d'un bloc palier en acier de construction. Les «applications du mois» de Dixi Polytool peuvent être consultées sur le site internet www.dixipolytool.ch.

Entreprises liées

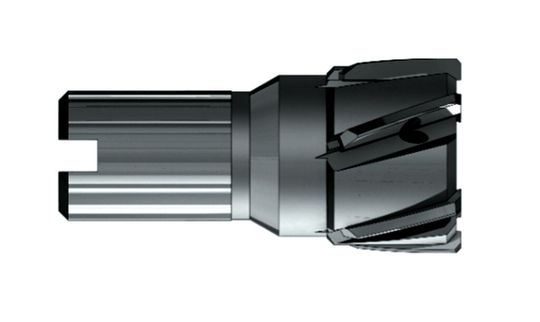

Tête d'alésoir interchangable.
Tête d'alésoir interchangable.
(Image: Dixi Polytool)

Il s'agit d'aléser un diamètre traversant de 17-H7 dans un bloc palier en acier CK45. L'outil proposé par Dixi Polytool et utilisé pour cette opération est une tête d'alésoir interchangeable à 4 dents Poly 4404-3 Ø 17 H7, Cermet, Z=4, avec arrosage dans les goujures.

Conditions de coupe

L'opération est réalisée sur un centre d'usinage vertical Okuma. Le diamètre avant alésage est ébauché à 16.80 mm. L'usinage s'effectue avec lubrification de coupe par émulsion. Vitesse de rotation de l'outil: 2250 t/min. Vitesse de plongée de l'outil (Vf) = 2500 mm/min.

Résultats

Plus de 500 opérations d'alésage ont pu être effectuées sans réaffûtage des plaquettes en cermet. Le gain de productivité s'est établi à 20% par rapport à la même opération effectuée avec des outils concurrents. En outre, la répétabilité est optimale. <<
