Techniques de production Précision de pointe pour la micro-découpe

Related Vendors

BRUDERER AG Stanzautomaten

Kärcher AG

Heule Werkzeug AG

SCHMIDT Technology GmbH

À Micronora 2026, Bruderer démontre comment tolérances extrêmement serrées, matériaux ultrafins, et haute sécurité de processus peuvent être conciliés de manière économique dans le processus de découpe. La présence de l'entreprise sur le salon est centrée sur la technologie brevetée d'axes servo BSA et sur le nouvel automate de découpe à course fixe BSTL 610-150.

La technologie d'axes servo BSA permet d'atteindre des vitesses de bande et des cadences de course plus élevées, tout en offrant davantage de sécurité de processus et une plus grande liberté de conception. Elle est désormais disponible dans une version étendue au sein de la nouvelle commande de machine B3.

Le BSTL 610-150, doté de cette nouvelle version de commande, est conçu pour la production complète de pièces découpées exigeantes destinées aux industries de l'IA et de l'électronique.

Galerie d'images

Du 29 septembre au 2 octobre, Bruderer accueillera les visiteurs professionnels à Micronora à Besançon (France), hall B1, stand 401/500.

Liberté de conception pour outils longs et matériaux ultrafins

La technologie d'axes servo BSA répond aux exigences déterminantes pour la sécurité de processus et la rentabilité en micro-emboutissage : outils longs, vitesses de course et d'avance élevées, ainsi que matériaux extrêmement fins, jusqu'à 0,1 mm et moins. C'est pourquoi Bruderer place la BSA au cœur de sa présence sur le salon.

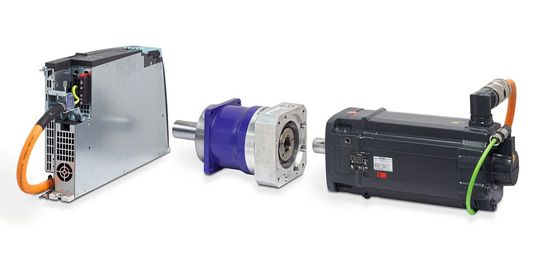

Avec la nouvelle commande de machine B3, le nombre maximal d'axes servo utilisables a doublé : jusqu'à douze axes entièrement intégrés sont désormais possibles, contre six auparavant. Cette évolution élargit considérablement les marges de manœuvre en construction d'outillage, au-delà de ce que permettent les solutions mécaniques classiques.

Par ailleurs, les BSA augmentent la productivité et réduisent les coûts unitaires : elles permettent en effet d'accroître sensiblement les vitesses de bande et les cadences de course, avec des gains pouvant atteindre 100 % et plus selon le processus.

La tension de bande intégrée à l'outil, propre à la technologie BSA, y contribue de manière importante, par exemple via une roue à picots, ou en alternative via un système externe pouvant être installé ultérieurement. Ce transport supplémentaire par traction maintient la bande constamment tendue et stabilise ainsi le processus de découpe. Cette sécurité de processus profite particulièrement aux utilisateurs travaillant avec des outils longs, des vitesses de course et d'avance élevées, ainsi que des matériaux très fins.

Cette technologie brevetée synchronise automatiquement et avec précision les axes servo, lors du transport de la bande, sur la position angulaire du mécanisme à manivelle, y compris en cas de variation des cadences de course et de longueur d'avance. Les vitesses de découpe peuvent ainsi être optimisées facilement et en toute sécurité de processus.

L'architecture en trois niveaux caractérise la technologie BSA : les modules Class-1 pilotent, indépendamment de la cadence de la machine, des outils d'usinage à vitesse de rotation régulée tels que fraises en carbure, tarauds, ou forets. Les modules Class-2 positionnent avec précision les axes de réglage point à point, par exemple pour l'enfilage automatisé de la bande. Les modules Class-3, cœur technologique du système, régulent le transport de bande ainsi que les unités d'alimentation et d'empilage, les coulisseaux de montage et transversaux, les éjecteurs, et les doigts entraîneurs.

Une gamme optimisée en termes de coûts pour une production en série sûre

Avec le nouvel automate de découpe à course fixe BSTL 610-150, Bruderer s'adresse aux visiteurs de Micronora intéressés par la production en série économique, économe en énergie, et sûre de petites pièces de haute précision.

Cette nouveauté allie les exigences de la production de masse de composants petits et critiques en termes de tolérances, par exemple pour l'industrie électronique ou médicale, aux exigences de précision propres à la microtechnique.

Environ 30 % de consommation d'énergie en moins

Cette nouveauté complète la série d'automates de découpe à course fixe lancée en 2023, avec un modèle nettement plus grand et plus puissant. Son moteur économe de 15 kW développe une force de pressage nominale allant jusqu'à 610 kN, le rendant également adapté aux outils longs. L'ouverture de montage de l'outil atteint 1500 mm, la largeur d'entrée de bande jusqu'à 340 mm, et la course de réglage du coulisseau est de 64 mm.

L'automate de découpe est disponible en plusieurs versions, chacune à longueur de course fixe. À 50,8 mm, jusqu'à 580 courses par minute (c/min) peuvent être atteintes ; à 19 mm, le maximum est de 850 c/min. Entre ces deux valeurs se situent les cadences pour des courses de 25,4 mm (830 c/min), 31,8 mm (730 c/min) et 38 mm (670 c/min).

Grâce à l'utilisation des technologies d'entraînement les plus récentes, le BSTL 610-150 consomme environ 30 % d'énergie en moins que des automates de découpe comparables. Cette nouvelle gamme allie ainsi la haute précision et la fiabilité qui font la réputation mondiale de Bruderer à une empreinte carbone écologique et économique nettement réduite.

Surveiller et piloter tous les composants depuis un seul écran

Le BSTL 610-150 est livré avec la nouvelle commande de machine B3. Grâce à sa structure claire et à son organisation lisible, la prise en main est rapide et intuitive. La commande offre également un moyen simple et sûr de définir des rôles utilisateurs personnalisés avec des droits prédéfinis, réduisant ainsi les erreurs de manipulation.

L'écran tactile à vignettes affiche d'un coup d'œil l'ensemble des paramètres machine et processus, outil, force de pressage, position. Toutes les informations peuvent être contrôlées depuis une fenêtre de commande centrale. La surveillance continue de la force de pressage, avec courbes enveloppes, signale rapidement les variations sur chaque module, permettant une détection plus précoce des défauts de découpe.

Pour la première fois, la surveillance des outils, coulisseaux, et postes rotatifs peut être apprise automatiquement, en appuyant simplement sur un bouton, grâce à un système intelligent de paramétrage. La programmation manuelle devient ainsi superflue.

Outre l'accès direct à l'ensemble des fonctions de l'automate de découpe, le panneau de commande permet également de piloter les périphériques connectés, y compris ceux de fabricants tiers.

Bruderer. Précision – Swiss Made.

Bruderer AG développe et fabrique des automates de découpe de précision haute performance qui définissent des standards à l'échelle mondiale. Avec des forces de pressage de 200 à 2500 kN et jusqu'à 2300 courses par minute, ils permettent une découpe et un formage d'une précision micrométrique, fiables, durables et efficaces. Le portefeuille est complété par des solutions entièrement intégrées pour le traitement de la tôle, incluant des systèmes d'avance performants, une technologie de commande de pointe et un empilage automatisé des pièces découpées.

Entreprise familiale dirigée par ses propriétaires, Bruderer propose également des prestations de sous-traitance pour la fabrication de pièces métalliques de haute précision destinées à des clients issus de secteurs variés, une contribution à l'optimisation de l'utilisation des capacités et à une profondeur de fabrication maximale sur le site suisse.

Que ce soit dans les véhicules, les smartphones, les montres, les appareils médicaux ou les moteurs électriques : les pièces et sous-ensembles découpés à l'aide des automates Bruderer se retrouvent dans de nombreux produits et technologies de notre quotidien.

Avec un taux d'exportation d'environ 95 %, Bruderer approvisionne des clients dans le monde entier, notamment dans les secteurs de l'automobile, de l'électronique, de l'horlogerie, des technologies médicales et de l'emballage. Depuis sa création en 1943, l'entreprise n'a cessé de croître et dispose aujourd'hui, outre son siège principal à Frasnacht (Suisse), d'un réseau mondial de filiales, de centres de compétences, et de sites de service.

Bruderer incarne des machines de premier ordre, un service rapide, et un approvisionnement fiable en pièces détachées. Grâce à des décennies d'expérience, à une qualité sans compromis et à une précision de fabrication de très haut niveau, Bruderer est aujourd'hui reconnu comme un leader technologique dans la construction d'automates de découpe, Swiss Made.
