Depuis le 1^er janvier 2022 Newemag et Suvema opèrent ensemble sur le marché. Dorénavant les deux entreprises mettent leur expertise à profit pour en retirer de nombreux avantages pour leurs clients.

« Ensemble pour plus d'énergie », telle est la devise commune des deux entreprises qui exposeront leurs dernières nouveautés lors du salon EPHJ.

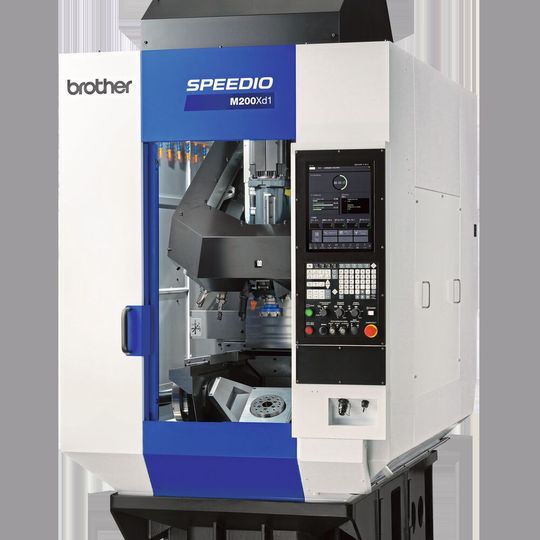

Fraisage et tournage combinés avec la Brother Speedio M200Xd1

• Usinage simultané sur 5 axes

• 28 outils

• Fonction de rotation intégrée

• Pression élevée de 70 bars

Brother est synonyme de fiabilité, de rigidité, de dynamique et de haute productivité. La diversité des moteurs de broche, la haute performance de la commande numérique très fonctionnelle assurent une large gamme d'usinages, de l'usinage à grande vitesse à l'usinage lourd, pour la production de pièces prototypes et pour la production de masse pour ceux qui désirent l'automatiser. Les Speedios de Brother connaissent un grand succès sur le marché suisse depuis plusieurs années et sont utilisées quotidiennement par les clients.

Galerie d'images

Galerie d'images avec 5 images

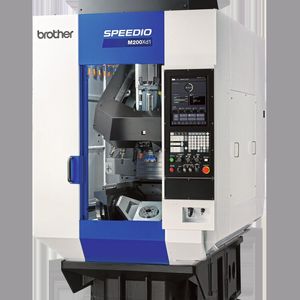

La Speedio M200Xd1 combine les technologies de fraisage et tournage dans une seule machine. Grâce à cette combinaison, le coût des pièces est réduit et les pièces sont produites avec plus de précision car elles peuvent être usinées en un seul serrage.

La table rotative pivotante intégrée est un berceau solide avec deux points d'ancrages. Grâce à l'intégration du processus de tournage, l'axe C dispose d'un entraînement DD avec lequel vous pouvez atteindre une vitesse de rotation allant jusqu'à 2000 tr/min pour le processus de tournage. De plus, l'entraînement direct n'a pas de jeu d'engrenage et permet de se positionner rapidement avec une forte accélération. L'axe de pivotement est monté avec un engrenage à rouleaux sans jeu et un contre palier avec frein hydraulique.

Chip to chip 1,4 seconde !

Grâce à une parfaite et rapide synchronisation de l'arrêt et du démarrage de la broche, de la montée et descente de l'axe Z et le fonctionnement simultané du magasin, un changement d'outils extrêmement rapide est ainsi obtenu.

Spécifications du Brother M200Xd1 :

• X/Y/Z axe : 200 x 440 x 305 mm

• Course A : + 120° / - 30°

• Course C : 360°

• Vitesse de broche : 10 000 / 16 000 tr/min

• Vitesse table ronde : jusqu'à 2000 tr/min

• Porte-outils : BT30 Big Plus

• Nombre de postes d'outils : 22 / 28

• Commande : Brother D00 avec OPC UA

Automatisation standard – «MiyButler» pour Miyano

• Solution d'automatisation compacte sur la surface existante

• Solution modulable et extensible

• Une grande flexibilité et une mise en train simplifiée

Options :

• Stations de mesures, de nettoyage, de gravage et bien plus encore

• Chargeur de barres

L'automatisation « MiyButler », un robot industriel de la marque Fanuc, fait des clients de Newemag-Suvema des fournisseurs compétitifs. Le robot est parfaitement intégrée sur les séries Miyano BNA et BNJ. L'automatisation « MiyButler » est simple d'utilisation avec des temps de réglage courts et ne nécessite pas de spécialiste en robotique. « MiyButler » charge et décharge des lopins à partir d'un magasin de 3 palettes et peut aussi s'utiliser comme solution hybride avec ravitailleur de barre.

Un gros avantage est le placement du robot, installé sur la machine afin de ne pas consommer d'espace supplémentaire et l'opérateur a accès à la machine sans aucun obstacle. De plus, les fonctionnalités du robot peuvent être étendues de manière modulable avec stations de lavage, mesure, ébavurage, gravage laser etc.

L'application modulable et compacte conserve une facilité de transformation et d'utilisation. Une vraie valeur ajoutée sur une petite surface.

Spécifications « MiyButler » :

Magasin de pièces

• Nombre de palette / module / emplacement : 3 pièces.

• Dimensions des palettes : 375 x 300 mm

Pièces brutes

• Pièces rondes ou autres : min. 10 mm / max. 60 mm

• Longeur : min. 10 mm / max. 70 mm

• Poids : min. 10 g / max. 2'000 g

Pour les petites pièces de haute précision - Citizen R04/07-5F6

La machine Citizen Cincom R04/07-5F6 est la solution pour la fabrication de petites et très petites pièces de haute précision. Ce tour à poupée mobile garantit une ultra haute précision, une compacité maximale et une faible consommation d'énergie.

• Broches compactes à grande vitesse

• Les roulements en céramique améliorent la stabilité à haute vitesse

• Le design peu encombrant réduit les coûts d'exploitation

Pour l'usinage efficace de pièces d'horlogerie, de pointes de palpeurs/broches, de connecteurs, de pièces de la technique médicale et d'autres composants de très petits diamètres, Newemag-Suvema a revu la conception de la machine de fond en comble ; à la recherche de « la machine idéale » avec « une simplicité d'utilisation géniale ». La broche à grande vitesse atteint la vitesse optimale pour la pièce à usiner avec 20 000 tr/min. En combinaison avec des moteurs linéaires et des servomoteurs, on obtient un ensemble qui garantit une ultra haute précision, une compacité maximale et une faible consommation d'énergie.

La R04 classique est désormais disponible avec une extension à une R07, ce qui signifie qu'un passage de barre jusqu'à 7 mm est possible !

Spécifications R04/97-5F6 :

• Nombre d'axes (total) - 6 + 2

• Broche principale : Z1 + C1

• Support vertical : X1 / Y1

• Max. passage de barre : 4 / 7 mm

• Max. longeur de pièce : 30 mm

• Vitesse de rotation broche principale : 20 000 tr/min.

• Fonction GBL : NA

• Puissance du moteur : 0.75 kw

• Commande : Fanuc 32i

Centre de fraisage ultra-compact – Hasegawa PM250-5X

Le centre de fraisage 5 axes ultra-compact Hasegawa PM250 5X est idéal pour les applications de l'industrie horlogère et de la micromécanique. Hasegawa met l'accent sur la pièce maîtresse, la broche, et fabrique elle-même ce composant clé. Ils garantissent ainsi une machine de haute qualité qui permet de produire des pièces minuscules avec un fraisage à haute fréquence et avec une très grande précision. Grâce à son faible encombrement et à son design compact, cette machine offre une autonomie et une productivité maximales dans les espaces les plus restreints. Avec une automatisation, 2 machines peuvent en outre être gérées et commandées de manière autonome par un robot commun. La PM250 5X est parfaitement adaptée aux pièces horlogères telles que les platines, la fabrication de ponts ou de boîtiers, ainsi qu'aux applications du secteur médical.

Spécifications Hasegawa PM250-5X :

• Dimension de la table : Ø 70 mm

• Course des axes X / Y / Z : 100 / 225 / 200 mm

• Course des axes A / C : + 91° - 45° / 360°

• Nombre d'outils : 17 / 40

• Nombre de tours de la broche : 30 000 / 60 000 tr/min

• Porte-outils : HSK-E32

• Commande : Fanuc 31i-B5

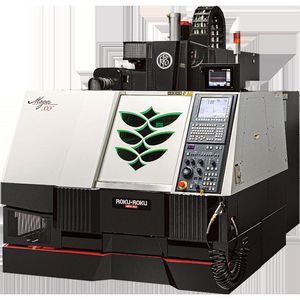

Roku-Roku MEGA-SSS600

Le centre de micro-usinage de haute précision Roku-Roku MEGA-SSS600, un centre d'usinage vertical à 3 axes, est la combinaison de l'usinage à grande vitesse et de l'usinage de précision. Cette machine réunit des possibilités d'usinage étonnantes dans un petit ensemble performant et économique. La structure monobloc très rigide en forme de pont de la MEGA SSS-400/600 permet des usinages à grande vitesse et de haute précision avec une distance minimale entre la surface de guidage et le centre de la broche, ce qui se traduit par une plus grande stabilité. La Roku-Roku est très appréciée dans l'industrie horlogère, notamment pour les travaux de décoration et de fabrication de pièces, car elle permet d'obtenir une qualité de surface maximale et une précision unique des pièces.

Spécifications MEGA-SSS600 :

• Nombre d'axes : 3 axes

• Vitesse de rotation broche principale : 20 000 tr/min

• Axe X : 410 mm

• Axe Y : 330 mm

• Axe Z : 200 mm

• Taille de la pièce : 330 x 600 mm

• Porte-outils : HSK-E25

• Nombre d'outils : 20 à 100 pièces
