Les différences de largeur et de position des objets, et les palettes partiellement chargées posent des problèmes dans le cadre de la protection des accès aux stations de transfert. Pour les résoudre, Leuze s'appuie sur le concept d'adaptation dynamique au format, afin d'harmoniser de manière optimale productivité et sécurité.

Pour assurer la protection des accès via l'adaptation dynamique au format, Leuze associe des scanners laser de sécurité, des capteurs de distance optiques et un programme de sécurité spécifique.

Des variations synonymes de risque de sécurité

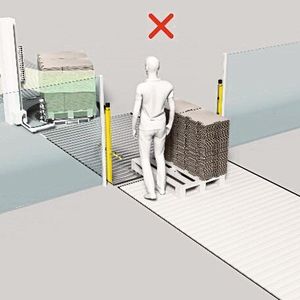

Le contrôle des accès sur les lignes de convoyage peut être mis en œuvre à l'aide de concepts de sécurité éprouvés lorsque les dimensions des marchandises restent constantes. Ceux-ci reposent principalement sur des fonctions d'inhibition qui assurent la transmission temporaire automatique de la fonction de sécurité. Le domaine d'application du contrôle des accès via une fonction d'inhibition est toutefois limité. Des variations de largeur ou de position des objets sur la palette, ou encore de position de la palette sur le convoyeur peuvent créer un risque de sécurité non contrôlé sur le côté des objets. Dans ces conditions, quelqu'un peut accéder à la zone dangereuse. Ce risque peut toutefois être éliminé avec fiabilité grâce à une solution de sécurité sur mesure. Reposant sur l'adaptation dynamique au format, la solution de sécurité de Leuze fournit un concept idéal à cet effet.

Galerie d'images

Galerie d'images avec 5 images

Un simple déclenchement ne suffit pas

Trois exemples de situations concrètes illustrent les problématiques de la protection des accès. La situation initiale est la même dans les trois cas : des palettes sont acheminées automatiquement vers ou hors d'une zone dangereuse via une ligne de convoyage.

• Exemple 1 : l'espace sur le côté des objets sur le convoyeur est supérieur à 200 mm.

• Exemple 2 : les objets ont des largeurs différentes et/ou les palettes ne sont parfois que partiellement chargées, ce qui crée des espaces libres de plus de 200 mm sur le côté des objets.

• Exemple 3 : la position des objets varie sur le convoyeur, ce qui crée aussi un vide important sur le côté des objets. Selon l'application, ces situations peuvent être dues à un décalage des palettes sur le convoyeur ou à l'absence de dispositif de centrage des palettes.

Avec l'inhibition, les objets activent les capteurs correspondants dans tous ces cas. La fonction de protection est alors neutralisée par la fonction d'inhibition. Néanmoins, il n'est pas toujours possible de respecter les conditions du cadre normatif spécifié pour les distances de sécurité latérales (moins de 200 mm).

Une association intelligente de capteurs de mesure et de scanners laser

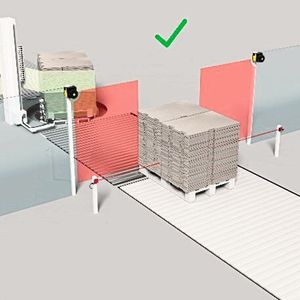

Leuze propose une solution qui élimine le risque de sécurité : la protection des accès via l'adaptation dynamique au format. Celle-ci associe des capteurs de sécurité, des capteurs de distance et un programme de sécurité spécifique. Le principe de fonctionnement peut être illustré via l'application décrite ci-dessus.

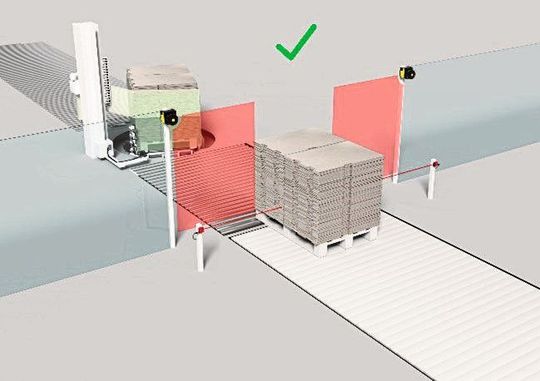

Deux scanners laser de sécurité RSL 400 sont installés devant la zone dangereuse pour protéger le point d'entrée ou de sortie. Ils créent ensemble un champ de protection vertical. Les scanners laser de sécurité sont à la fois extrêmement compacts et performants. Leur portée considérable de 8,25 mètres permet de surveiller les points d'entrée ou de sortie les plus étendus. La solution de sécurité de Leuze utilise aussi deux capteurs de distance optiques. Ceux-ci sont situés devant le champ de protection des scanners laser de part et d'autre de la ligne de convoyage. Les capteurs de distance déterminent la largeur des objets et donc, de manière indirecte, leur position sur la ligne de convoyage.

Selon les informations fournies par les capteurs de distance, le système de sécurité crée une « fenêtre de dégagement » correspondant à la largeur des objets dans le champ de protection. Une fois que les objets ont entièrement traversé cette fenêtre, le champ de protection est remis en place par le système. Si les objets doivent à la fois être introduits et déchargés au même point, le système peut facilement être étendu.

Dans ce cas, il suffit d'installer deux capteurs de distance supplémentaires derrière le champ de protection, c'est-à-dire dans la zone dangereuse. Le système de sécurité fonctionne ainsi à l'identique dans les deux sens de transport. La totalité du processus (de la mesure de la distance à la réinitialisation du champ de protection en passant par son ouverture) est surveillée par le programme de sécurité de la solution. Tous les paramètres et configurations nécessaires sont adaptés aux besoins de chaque client par Leuze.

Autre problème dans ces applications : le comportement du système en cas de tentative délibérée de neutralisation en se déplaçant sur les objets. Une extension de la fonction est également disponible pour ce scénario. Toutefois, il est rarement nécessaire de limiter davantage le risque via cette mesure de protection supplémentaire. Dans ce cas, il est utile de procéder à une évaluation du risque propre à l'application. Celle-ci peut notamment être effectuée par des spécialistes de la sécurité de Leuze.

Dépasser les limites de l'inhibition

La solution de sécurité de Leuze pour l'adaptation dynamique au format permet de dépasser les limites du concept d'inhibition classique. La largeur et la position des objets sur le convoyeur peut varier sans compromettre la sécurité. La solution détecte avec fiabilité les opérateurs qui se déplacent latéralement à côté des objets, ainsi que ceux qui marchent devant ou derrière. De cette manière, les opérateurs et les fabricants évitent les situations dangereuses tout en bénéficiant d'une flexibilité maximale. La productivité s'en trouve également renforcée : aucune mesure de protection supplémentaire n'étant requise, le procédé dans la zone dangereuse peut se poursuivre sans interruption pendant le transfert d'objets. Enfin, cette solution de sécurité est facile à adapter aux équipements anciens, et garantit une protection optimale contre les neutralisations délibérées ou involontaires.

La clé de votre solution

Leuze est disponible pour soutenir les entreprises à chaque étape du projet : coordination des besoins lors de la phase initiale, mise en œuvre, documentation et aide à la mise en service, et enfin validation définitive de l'application comprenant la sécurité juridique grâce à la conformité CE. Les sociétés d'exploitation et les fabricants peuvent ainsi facilement résoudre leurs problématiques de sécurité. MSM
