Avec le nouveau modèle de la série BNA, le Miyano BNA-42 GTY avec le système LFV, Citizen apporte une technologie déterminante. Le centre de tournage à 10 axes est un tour très compact avec une poupée mobile.

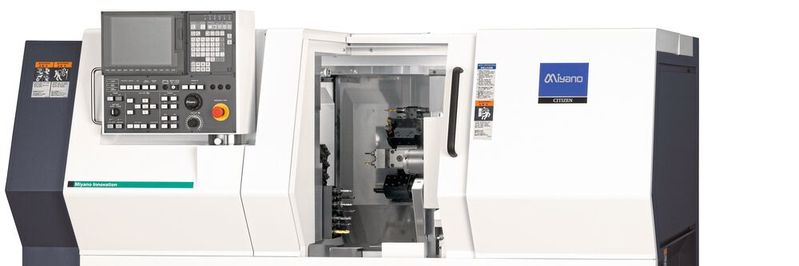

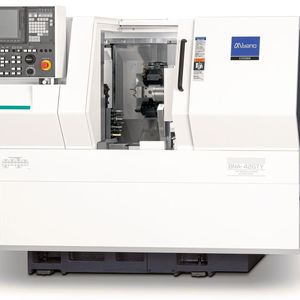

Le tour Citizen Miyano BNA-42 GTY distribué en Suisse par Newemag est équipé d'une tourelle à 16 stations et d'un axe Y. Pour augmenter encore la productivité déjà élevée de la série BNA, un support vertical comportant jusqu'à 13 positions d'outils supplémentaires a été développé et il peut être déplacé sur les axes X et Y.

Cette option d'usinage supplémentaire permet l'usinage simultané avec jusqu'à 3 outils en même temps. La BNA-42 GTY avec LFV est équipée de la dernière génération de commande Mitsubishi, la M730 VS.

Galerie d'images

Des copeaux courts avec la technologie d'usinage « LFV »

Les copeaux non contrôlés ont ruiné de nombreux processus d’usinage, par exemple en s'enroulant autour de la pièce ou de l'outil. Cela conduit souvent à la rupture de l'outil de coupe ou même à une collision lors du serrage de la pièce.

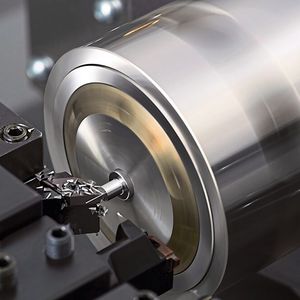

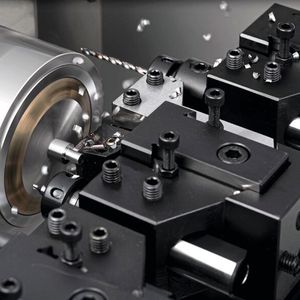

« Low frequency vibration cutting » (LFV) est une technologie unique d'usinage par tournage utilisée sur le Miyano BNA-42 GTY avec LFV. Les entraînements linéaires génèrent des mouvements oscillants dans les axes à usiner, qui sont synchronisés avec la broche principale. Les changements de direction entraînent ce qu'on appelle des « coupes en l’air ». Plus précisément, la glissière oscillante casse les copeaux et réduit ainsi le risque de copeaux longs.

L'utilisateur peut facilement déterminer la durée des oscillations par tours dans le programme en changeant la fréquence d'oscillation.

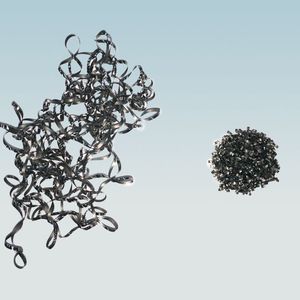

• Génération de copeaux courts

• Usinage facilité de matières dures et tenaces

• Production de presque toutes les géométries de pièces

• Pas d'arêtes rapportées

• La durée de vie des outils est augmentée

Spécifications

• Ø du passage broche principale : 42 mm

• Ø du passage contre-broche : 34 mm

• Vitesse broche principale : 6'000 tr/min

• Vitesse contre-broche: 5'000 tr/min

• Course axe X1 : 95 mm

• Course axe Y1 : 260 mm

• Course axe Z1 : 110 mm

• Course axe X2 tourelle : 140 mm

• Course axe Y2 tourelle : +/- 35 mm

• Course axe Z2 tourelle : 235 mm

• Course axe X3 contre-broche : 190 mm

• Course axe Z3 contre-broche : 360 mm

• Nombre d’outils : 1 tourelle révolver à 16 Positions et 1 peigne à 13 positions

• Outils motorisé : 8 positions sur la tourelle révolver et 3 positions sur le peigne

• Vitesse outils entrainés: 6'000 tr/min

• Commande CNC : Mitsubishi M730 VS avec technologie LFV MSM
