Centre de tournage ANX : une nouvelle ère

Citizen Miyano ANX-42 SYY - Centre de tournage 10 axes CNC avec technologie LFV Centre de tournage ANX : une nouvelle ère

05.05.2021 de Source : Newemag

Related Vendors

Newemag AG

applitec-logotype-rvb (https://www.applitec-tools.com/)

Applitec Moutier SA

logotopsolidswitzerland (TopSolid Switzerland)

TopSolid Switzerland SA

Avec ses nombreuses nouvelles fonctions, le modèle ANX annonce une nouvelle ère dans le domaine des tours à tourelle. Pour la première fois, un tour à tourelle de la marque Miyano est équipé de la technologie LFV pour l'usinage par oscillations. Ainsi, l'enchevêtrement de copeaux appartient au passé.

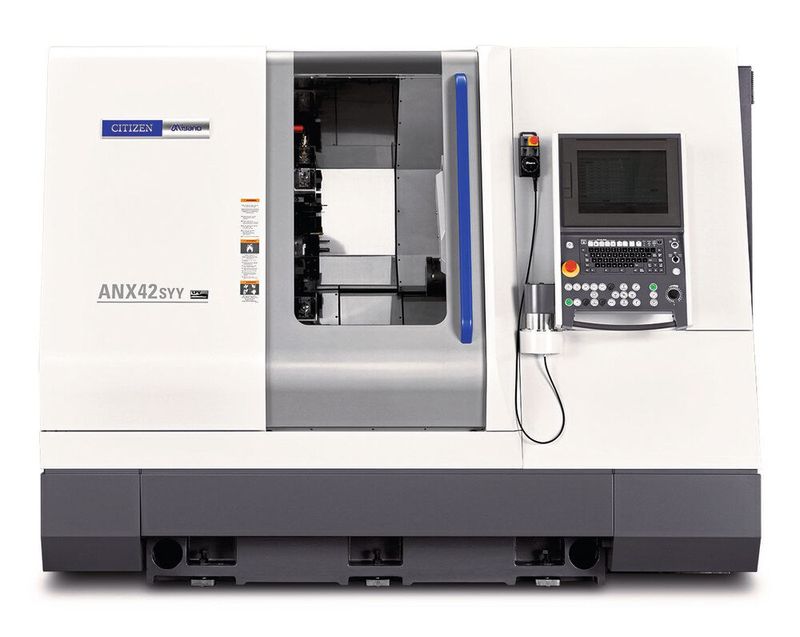

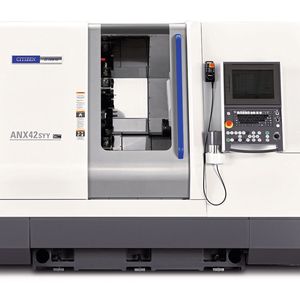

Le tour Citizen Miyano ANX-42 SYY dispose de 10 axes et il est équipé de la technologie LFV.
(Source : Newemag)

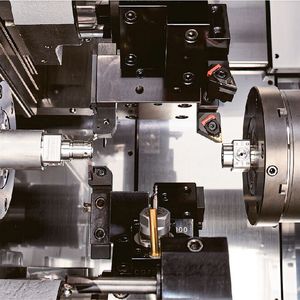

Un autre point fort est la commande Fanuc 31i-B Plus avec sa nouvelle HMI (interface homme/ machine) et son écran de 15’’ pour une excellente convivialité. La commande utilise la technologie du groupe de contrôle multiaxes qui améliore considérablement la productivité lors de l'usinage simultané.

La machine est équipée de guidages linéaires sur tous les axes pour des vitesses de déplacement rapide et de deux motobroches identiques avec de fortes accélérations et décélérations améliorant grandement la productivité. Elle dispose également de deux tourelles à 12 positions chacune et de deux axes Y. La contre-broche peut se déplacée en X3 de +/- 120 mm offrant une grande flexibilité d’usinage et des processus équilibrés. L'ANX combine des fonctions exceptionnelles, une productivité maximale tout en étant très compact avec des dimensions de 2650 x 1630 mm.

Galerie d'images

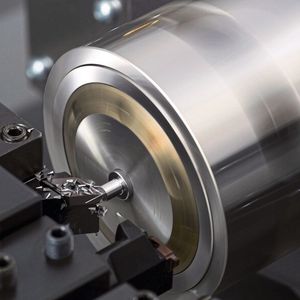

La technologie LFV permet de fragmenter les copeaux des matériaux à copeaux longs.

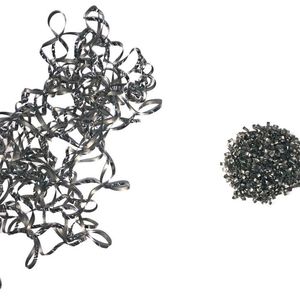

Les copeaux non fragmentés à gauche et à droite avec la mode LFV activé.

Une oscillation à basse fréquence pour un usinage sans copeaux longs

L'ANX-42 SYY et la technologie LFV (Low Frequency Vibration) repose sur la fragmentation des copeaux en cours d'usinage au travers d'une oscillation de l'outil à basse fréquence. Produite dans l'axe d'usinage, cette oscillation est synchronisée avec la rotation de la broche principale pour briser les copeaux en petits fragments et les évacuer durant l’opération d'usinage.

La technologie LFV de Citizen Miyano résout les problèmes liés à l’enchevêtrement des copeaux. Une innovation utilisable pour toutes les formes de pièces et les matériaux difficiles à usiner, sans compromis en termes d'état de surface et de précision.

Différents paramètres permettent de faire varier l’amplitude et les fréquences de l’oscillation.

Caractéristiques techniques

Ø du passage de broche principale et secondaire : 42 mm; DIN 173E, F48

Longueur de la pièce max. : 130 mm

Broche principale et contre-broche : 6000 tr/min

Course axe X3 : 240 mm (+/- 120 mm)

Course axe Z3 : 440 mm

Tourelle supérieure : 12 positions

Course axe X1 : 140 mm

Course axe Y1 : 70 mm (+/- 35 mm)

Course axe Z1 : 315 mm

Tourelle inférieure : 12 positions

Course axe X2 : 140 mm

Course axe Y2 : 70 mm (+/- 35 mm)

Course axe Z2 : 430 mm

Outils entraînés : 24 pos. à 6000 tr/min
