Table d'indexation de haute précision RTMB+ d'ETEL Axes rotatifs de nouvelle génération

De Marina Hofstetter

Related Vendors

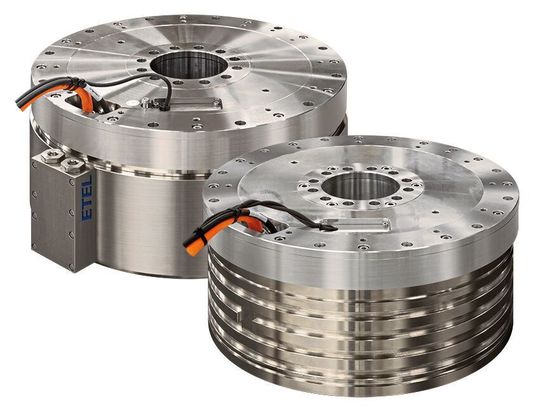

Table d'indexation de haute précision RTMB+ d'ETEL.
Table d'indexation de haute précision RTMB+ d'ETEL.
(Source : ETEL SA)

Entraînement – La RTMB+ est la nouvelle génération de tables d'indexation de haute précision d'ETEL principalement dédiée aux applications de test et de scanning sur les plateformes du style tourette et aux tests de MEMS.

Ces nouvelles versions répondent aux nouveaux défis de l'industrie des semi-conducteurs : composants plus grands, positions supplémentaires, manipulation de wafers, et offrent également une capacité de charge utile supérieure pour de nouvelles applications. La cadence élevée est maintenue grâce au système de refroidissement à l'eau, ce qui réduit le coût d'utilisation de la machine.

Le moteur TMB+ est le cœur de la RTMB+. Il permet d'améliorer les performances des machines et d'intégrer de nouveaux processus dans les machines existantes. Avec son niveau de performance exceptionnel, le TMB+ apporte la technologie de l'entraînement direct à davantage d'applications tout en maintenant la qualité et la fiabilité les plus élevées et en réduisant les coûts d'utilisation.

Un diamètre de passage central supérieur permet d'accueillir les câbles et les tubes des clients.

La RTMB+, conforme à la norme S22, est composé de quatre produits :

  • RTMB+210070 jusqu'à 317 Nm de couple pic, 152 Nm de couple continu et 400 kg de capacité de charge ;
  • RTMB+210100 jusqu'à 459 Nm de couple pic, 223 Nm de couple continu et 400 kg de capacité de charge ;
  • RTMB+291070 jusqu'à 608 Nm de couple pic, 301 Nm de couple continu et 500 kg de capacité de charge ;
  • RTMB+291100 jusqu'à 869 Nm de couple pic, 446 Nm de couple continu et 500 kg de capacité de charge.

Seule ou combinée avec les nouveaux actionneurs à faible course d'ETEL, TUCANA ST et AQUARIUS ST, et les contrôleurs AccurET, la RTMB+ est la solution polyvalente parfaite pour les applications de type tourette back-end, électronique, automation, impression, mais aussi les testeurs de MEMS, les die bonders, les pick and place et bien plus encore.

Les photos de produits, les fiches techniques et le matériel de vente sont disponibles dans la MarkEToolbox.
