EPHJ 2026 – Machines-outils Tolus Group au salon EPHJ

Related Vendors

Suvema AG – TOLUS Group

Newemag AG

Tolus Group AG

Trafag AG

FACTUREE - Der Online-Fertiger

Depuis 2024, Newemag et Suvema sont réunies sous le nom Tolus Group, combinant leurs expertises afin d'offrir à leurs clients une valeur ajoutée renforcée. Sous le slogan « Your Technology Partner », le groupe présentera au salon EPHJ ses solutions de tournage et de fraisage destinées aux secteurs de l'usinage de précision.

Les visiteurs pourront découvrir sur le stand de Tolus Group une sélection de produits et machines innovantes, conçues pour accroître l'efficacité et la précision des processus de fabrication.

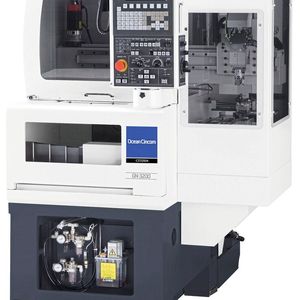

Pour les matériaux durs : Citizen Ocean GN2-3200

• Hyper-compact pour une forte création de valeur.

• Idéal pour le tournage pour matériaux durs.

• Grande stabilité et excellente qualité de surface.

Grâce à sa conception compacte, la Citizen Ocean GN2-3200 offre une productivité élevée tout en nécessitant une surface d'implantation extrêmement réduite. Comme pour toutes les machines de la gamme Miyano, une attention particulière a été portée à la stabilité thermique et une précision dimensionnelle durable sur le long terme.

Galerie d'images

La conception garantit une rigidité élevée de la machine, permettant d'atteindre une qualité de surface très élevée, ce qui représente un avantage majeur, notamment lors du tournage dur. De plus, la structure de la machine élimine presque totalement les vibrations générées lors de l'usinage de matériaux difficiles à usiner.

Il en résulte des cycles de production optimisés en termes de coûts et de temps pour l'usinage de pièces de précision, ainsi qu'une longue durée de vie des outils de coupe.

Spécifications principales Citizen Miyano GN2-3200

• Ø du mandrin de broche principale : 100 mm

• Ø max. de pièce : 40 mm

• Longueur max. de pièce : 50 mm

• Vitesse de broche principale : 8000 U/Min.

• Axe X (chariot) : 180 mm

• Axe Z (chariot) : 200 mm

• Commande : Fanuc 0i-TD

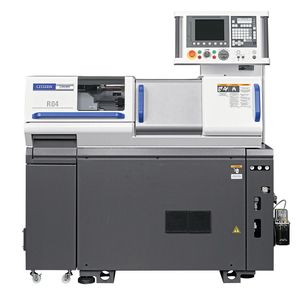

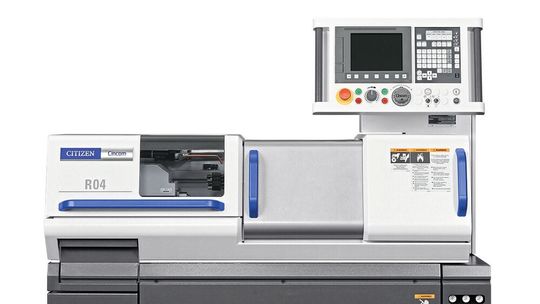

Pour les très petites pièces : Citizen R04-5F7

Citizen Cincom R04-5F7 est la solution idéale pour la fabrication de petites et très petites pièces de haute précision. Ce tour à poupée mobile garantit une précision ultra-élevée, une compacité maximale et une faible consommation d'énergie. Grâce au nouveau concept modulaire de porte-outils, l'usinage de dentures latérales et frontales est également possible.

• Broches compactes à grande vitesse : 25 % plus compactes et plus légères que le modèle précédent.

• Paliers en céramique améliorant la stabilité à haut régime.

• Conception peu encombrante.

• Usinage au micron grâce aux règles de mesure en verre.

Pour l'usinage efficace de pièces d'horlogerie, de pointes de palpeurs/broches de connecteurs, de composants pour la technique médicale et d'autres pièces de très petits diamètres, la conception de la machine a été entièrement repensée en étroite collaboration avec Suvema AG, dans la recherche de « la machine idéale » offrant « une simplicité d'utilisation parfaite ». La broche à grande vitesse atteint la vitesse 20 000 tr/min, soit la vitesse optimale pour la pièce à usiner. Combinée à des moteurs linéaires et des servomoteurs, elle constitue un ensemble garantissant une ultra-haute précision, une compacité maximale et une faible consommation d'énergie.

Le nouveau concept modulaire d'outillage « Swiss customized » avec un porte-outil optimisé et modulaire, permet une manipulation nettement plus accessible, augmente la flexibilité d'utilisation et rend désormais possibles les dentures latérales et frontales.

Spécifications R04-5F7 avec ATC et technologie LFV

• Nombre d'axes (total) : 6 + 2

• Broche principale : Z1 + C1

• Fixation verticale : X1 / Y1

• Passage max. de la barre : 4 / 7 mm

• Nombre max. longueur d'usinage : 30 mm

• Vitesse de rotation de la broche principale : 20 000 U/Min.

• Fonction GBL : NA

• Puissance du moteur : 0.75 kW

• Commande : Fanuc 32i

• Copeaux courts : LFV (Low Frequency Vibration) Technologie

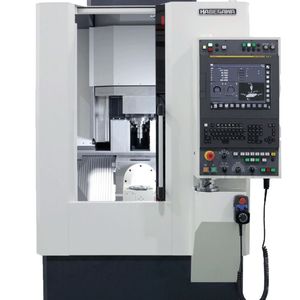

Hasegawa PM320 3-AX : la précision compacte

• Ultra compact : faible encombrement et faible consommation d'énergie.

• Précision et exactitude de positionnement exceptionnelles : 0.1 μm

• Stabilité maximale grâce à un bâti de machine massif.

• Porte-à-faux minimal pour la broche et le chariot.

• Système modulaire et flexible, extensible selon les besoins avec un 4^e axe.

• Idéal pour les platines, boîtiers et ponts de montres, ainsi que pour les pièces de joaillerie et de technologie médicale.

Avec la PM320, Hasegawa présente une machine d'usinage 3 axes de dernière génération qui établit de nouveaux standards en matière de précision et de stabilité, grâce à sa structure compacte, brevetée et symétrique. Dotée des technologies les plus avancées, la PM320 redéfinit les références des centres de micro-usinage et constitue la solution idéale pour un large éventail d'application exigeantes, de l'aéronautique et du spatial à l'industrie automobile, en passant par l'horlogerie, la joaillerie et le secteur médical.

Hasegawa met l'accent sur le cœur de la machine : la broche, qu'elle fabrique elle-même. Cette maîtrise garantit une machine de très haute qualité, capable de produire des pièces minuscules par fraisage haute fréquence avec une précision extrême. Grâce à leur faible encombrement et sa design compact, ces machines offrent une autonomie et une productivité maximales sur un espace réduit.

De plus, l'intégration d'une automatisation permet à plusieurs machines d'être exploitées et alimentées de manière autonome par un robot commun.

Spécifications Hasegawa PM320

PM 320 avec 5 axes avec HSK-A32

• Magasin d'outils : 64 places

• Course des axes X/Y/Z : 320 x 340 x 380 mm

• Vitesse de broche : 45 000 U/Min

• Table tournante rotatif : 2200 U/Min

PM 320 avec 5 axes avec HSK-A40

• Magasin d'outils : 50 places

• Course des axes X/Y/Z : 320 x 340 x 380 mm

• Vitesse de broche : 25 000 U/Min

• Table tournante rotatif : 2200 U/Min

PM 320 avec 3 axes avec HSK-A32

• Magasin d'outils : 64

• Cpurse des axes X/Y/Z : 320 x 340 x 380 mm

• Table tournante rotatif : 45 000 U/Min

Roku-Roku ANDROID II et MEGA-SSS : petit, puissant, économique

Les centres d'usinage de micro-précision Roku-Roku ANDROID II et MEGA-SSS, centres d'usinage verticaux à 3 axes, combinent l'usinage à grande vitesse et l'usinage de haute finesse. Ces machines réunissent des capacités d'usinage remarquables dans un ensemble compact, performant et économique. La structure monobloc très rigide de type portique permet des usinages à grande vitesse et de très haute précision, grâce à une distance minimale entre la surface de guidage et l'axe de la broche, garantissant ainsi une stabilité accrue.

La Roku-Roku est particulièrement appréciée pour les travaux de pièces et de décoration dans l'industrie

Horlogère, où elle atteint une qualité de surface maximale et une précision des pièces unique.

Avantages :

• Précision et qualité de surface uniques, surfaces miroir.

• Idéales pour les applications en joaillerie, horlogerie, décoration et fabrication de moules.

• Stabilité maximale grâce à un socle de machine massif.

• Orientation et alignement optimisés de la broche, éliminant les variations lors de la phase de serrage et améliorant ainsi la précision.

• Système de fixation « Smart Grip » qui élimine les causes de déséquilibre et améliore la précision de dynamique de rotation.

• Fonction de calibration automatique avec dispositifs de centrage automatiques et système de mesure d'outils sans contact.

Les produits Roku-Roku sont présentés en format électronique à l'EPHJ.
