Piloter élégamment des valves proportionnelles devient un jeu d'enfant >> Module amplificateur digital SD7

| Rédacteur: Jean-René Gonthier

Entreprise liée

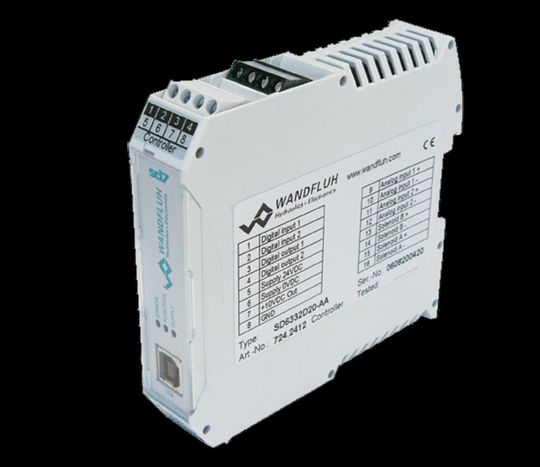

Module amplificateur digital SD7.
Module amplificateur digital SD7.
(Image: Wandfluh)

Ce module est utilisé pour le pilotage de valves proportionnelles et possède une (pour la version à 1 électro-aimant) respectivement deux (pour la version à 2 électro-aimants) sorties en courant modulées en largeur d’impulsion PWM avec signal dither (battement) superposé. Il est encliquetable sur les profilés alu selon EN 60715, et est dédié au domaine industriel. Les raccordements s’effectuent via un bornier à vis pratique. La version à 2 électro-aimants peut être utilisée pour le pilotage d’une valve avec 2 électro-aimants ou pour le pilotage de 2 valves indépendantes à 1 électro-aimant. Ce module est donc plus économique plutôt que d’utiliser deux modules séparés à 1 électro-aimant. En plus de la fonction amplificatrice, le module SD7 comprend en standard une fonction de rampe qui permet, par sortie pilote, de régler deux rampes linéaires, l’une ascendante et l’autre descendante. La consigne peut être appliquée en signal de tension, courant, PWM ou en fréquence. De plus, le module possède deux entrées et sorties digitales. Le paramétrage s’effectue via l’interface USB au moyen du logiciel de paramétrage et de diagnostic piloté par menu «PASO-SD7», ou en option par une commande de service manuelle sur le panneau frontal. L’attribution des entrées et sorties entre-elles est variable. Ceci permet une utilisation optimale du matériel à disposition et garantit une adaptation souple pour l’utilisation sans aucune connaissance de programmation. Les paramètres modifiés sont déposés dans une mémoire non-volatile, de sorte qu’ils sont de nouveau à disposition après un réenclenchement de la commande. Tous les modèles sont aussi disponibles avec interface pour bus de terrain (Profibus DP, CANopen, J1939 ou HART) au lieu d’une interface analogique. Livrable en 12 VDC ou en 24 VDC, le module amplificateur digital SD7 convainc par sa construction compacte et son excellent rapport prix/ performances. <<
