Outils de coupe Évitez les ruptures d'outils et les temps d'arrêt lors du perçage du titane

Related Vendors

Mikron Switzerland AG, Division Tool

Kärcher AG

Walter Meier (Fertigungslösungen) AG

SCHMIDT Technology GmbH

L'écrouissage et la formation d’arêtes rapportées (BUE) sont souvent les deux causes cachées des interruptions imprévues lors du perçage du titane.

Le titane est de plus en plus utilisé dans plusieurs secteurs industriels en raison de ses propriétés du matériau intéressantes. Cependant, ces mêmes propriétés posent plusieurs défis lors des opérations de perçage.

Le titane est connu pour être un véritable « piège à chaleur ». En raison de sa faible conductivité thermique, la chaleur générée pendant le perçage ne s'échappe pas par les copeaux mais reste concentrée dans la zone de coupe. Si vous ne maîtrisez pas cette température, vous risquez de vous exposer à de mauvaises surprises.

Galerie d'images

Galerie d'images avec 6 images

Une accumulation excessive de chaleur dans le titane déclenche une réaction en chaîne de problèmes coûteux :

• Écrouissage : la surface du matériau devient plus dure et plus fragile en raison de la déformation plastique.

• Arête rapportée (BUE) : le titane ramolli se soude directement à votre outil, altérant la géométrie de coupe et ruinant l'état de surface.

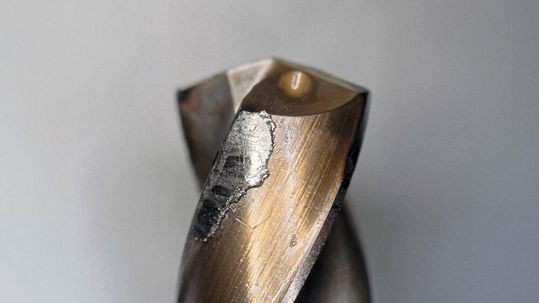

• Défaillance rapide de l'outil : le choc thermique entraîne des micro-ébréchures ou des ruptures catastrophiques, laissant souvent un foret cassé enfoui à l'intérieur d'une pièce de grande valeur.

• Temps d'arrêt imprévus : chaque changement d'outil « rapide » et chaque pièce mise au rebut grèvent directement la rentabilité de votre atelier.

Cet article explore certaines des propriétés sous-jacentes du matériau à l'origine de tous ces problèmes. Une meilleure compréhension des causes permettra de surmonter plus facilement, ou du moins d'atténuer, ces problèmes.

Résistance à la température

Les nuances de titane présentent des degrés variables de résistance à la température en fonction de leur composition spécifique. Le titane commercialement pur (nuances 1 à 4) conserve généralement une bonne résistance mécanique et une bonne résistance à l'oxydation jusqu'à environ 300 °C (572 °F). Certaines nuances, comme la nuance 2, peuvent supporter des températures légèrement plus élevées dans des environnements spécifiques.

Les nuances de titane allié offrent des performances améliorées à haute température. Par exemple, le Ti-6Al-4V (grade 5) conserve une résistance significative jusqu'à environ 400 °C (752 °F). Certains alliages de titane avancés, tels que le Ti-6242S et le Ti-10V-2Fe-3Al, peuvent conserver leurs propriétés mécaniques à des températures supérieures à 500 °C (932 °F). Des alliages de titane spécialisés pour hautes températures, incorporant parfois des éléments de terres rares, sont en cours de développement pour des températures de service encore plus élevées, pouvant atteindre 600 °C (1112 °F) ou plus pendant des durées prolongées.

La température maximale d'utilisation est souvent limitée par des facteurs tels que la résistance au fluage et à l'oxydation. Bien que le point de fusion du titane soit élevé (environ 1670 °C), son utilisation pratique à des températures élevées nécessite d'étudier attentivement l'alliage spécifique et la durée de vie prévue.

Faible conductivité thermique

La conductivité thermique des alliages de titane varie généralement entre 6 et 22 W/m.K (watts par mètre-kelvin), ce qui est relativement faible par rapport à d'autres métaux tels que l'acier ou l'aluminium. Cette faible conductivité peut donc être attribuée à des facteurs tels que la microstructure et les éléments d'alliage. La faible conductivité thermique du titane fait que la chaleur générée lors de l'usinage reste confinée dans la zone de coupe et n'est pas évacuée par les copeaux. Cet échauffement localisé accru peut entraîner plusieurs problèmes : les contraintes thermiques peuvent provoquer une déformation de la pièce, tandis que l'outil de coupe peut subir une usure rapide, voire une défaillance, en raison de la chaleur intense. De plus, une accumulation excessive de chaleur peut nuire à la précision globale de l'usinage, rendant difficile le maintien de la précision et de l'efficacité. Une surchauffe excessive lors du perçage du titane peut entraîner la formation d'une couche blanche (« white layer » en anglais, également appelée « couche brillante » ou « couche alpha ») sur la surface usinée. Il s'agit d'un phénomène complexe résultant d'une combinaison de processus thermomécaniques et chimiques.

La chaleur intense, qui, comme indiqué, est due à la faible conductivité thermique du titane et à des facteurs tels que les vitesses de coupe élevées et le frottement, rend la surface du titane hautement réactive avec l'oxygène et l'azote présents dans l'air (et parfois avec le carbone des fluides de coupe). Ces éléments se diffusent dans le titane, formant des phases d'oxyde et de nitrure dures et cassantes, stabilisant la phase alpha et altérant la microstructure.

Cette couche blanche, qui apparaît claire après gravure, est due à la résistance du matériau. Elle est néfaste car elle réduit la résistance à la fatigue, augmente la fragilité, peut nuire à la résistance à la corrosion et affecter la précision dimensionnelle.

Bien sûr, de nombreuses autres propriétés du matériau contribuent à l'accumulation de chaleur et à toutes ses conséquences négatives.

Ne laissez pas les températures élevées faire fondre vos marges. Mikron Tool a condensé des années d'expérience sur le terrain dans un guide technique, dévoilant toutes les astuces ainsi que les stratégies et réglages appropriés dont vous avez besoin pour garder vos outils affûtés et respecter vos délais de production.
