REGO-FIX trouve une solution aux problèmes épineux posés par la fabrication des composants les plus petits Nouveau système de serrage d'outils en génie biomédical

| Rédacteur: Jérémy Gonthier

>> Le génie biomédical associe les connaissances en techniques médicales des médecins au savoir-faire de la fabrication haut de gamme. La société A.K. TEK GmbH Medizintechnik a choisi de mettre en œuvre l'ingénieux système de serrage d'outils de la marque suisse. Sur le site de Hagen, le système powRgrip se distingue par sa précision, son impact positif sur la durée de vie des outils et par des résultats de surface de haute qualité.

Entreprises liées

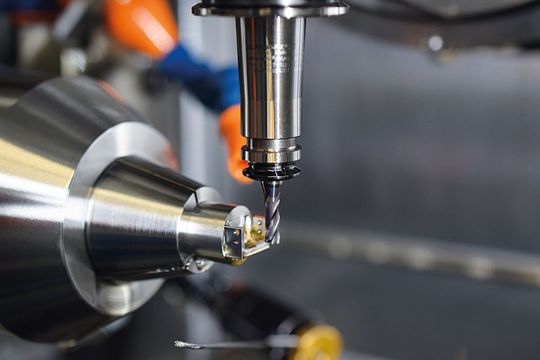

Le système powRgrip en usinage d'un accessoire pour implants dentaires.
Le système powRgrip en usinage d'un accessoire pour implants dentaires.
(Image: REGO-FIX SA)

Pour permettre à un fabricant allemand de consolider sa présence sur le marché international des technologies médicales et de la mécanique de précision, une augmentation de la productivité sans compromis sur une qualité haut de gamme est un atout déterminant. Relever ce défi va de pair avec des procédés de fabrication à la pointe de la technique. Voilà pourquoi A.K. TEK GmbH Medizintechnik met exclusivement en œuvre des machines de précisions de qualité suisse, pour les opérations de tournage et de fraisage, ainsi que le système de serrage d'outils powRgrip de REGO-FIX. Ce procédé de serrage d'outils a été soumis à des essais poussés qui ont confirmé ses caractéristiques exceptionnelles. «Nous travaillons déjà depuis quatre ans avec le système powRgrip et en sommes pleinement satisfaits. L'amélioration de la durée de vie et de la qualité de surface, ainsi que la réduction, parfois considérable, des temps d'usinage des pièces, vont au-delà de nos attentes», témoigne Uwe Böse, responsable production et contremaître d'industrie secteur Métal. «Les vitesses de rotation ainsi que les avances ont également pu être augmentées jusqu'à 40%, avec les mêmes outils, des qualités de surface supérieures et des durées de vie rallongées.»

Voici le principe de fonctionnement de powRgrip: La pince de serrage est bloquée en butée dans le porte-outil, par le biais de l'unité de serrage automatique powRgrip et sous l'action d'une pression hydraulique pouvant atteindre neuf tonnes. Une dilatation du porte-outil intervient et l'énorme force de serrage est générée par l'élasticité du matériau. Le serrage permet la mise en place de l'outil dans la pince de serrage et le positionnement de la pince dans le porte-outil. Le porte-outil est ensuite introduit dans l'unité de serrage powRgrip, prêt - parti! Les avantages offerts par powRgrip sont nombreux :

Galerie d'images
  • powRgrip vous fait gagner du temps : le serrage de l'outil prend moins de 10 secondes et cela sans réchauffement!
  • Système haute puissance : combinaison d'une concentricité ≤3 µ et d'une force de serrage jusqu'à 1 000 Nm
  • Amortissement des vibrations prouvé: grâce à deux surfaces limites à savoir les porte-outil/pince de serrage et pince de serrage/outil
  • Absence de phénomènes d'usure: la force de serrage et la précision de la concentricité restent intactes même au bout de 20 000 changements d'outils, comme au premier jour
  • Flexibilité maximale: pour des diamètres de queue entre 0,2 et 25,4 mm; serrage des queues dans toutes les formes et matériaux
  • Réglage préalable des longueurs: reproductibilité ≤10 μm.

powRgrip es désormais incontournable chez A.K. TEK. Rien que le remplacement de l'ancien système de serrage d'outils par le système REGO-FIX a permis des améliorations énormes dans la production. «La concentricité de powRgrip de 0,002 mm dans l'ensemble du système ainsi que la force de serrage sont restées constantes depuis que nous avons commencé à utiliser ce système. Les arêtes de coupe des outils en carbure présentent une usure parfaitement uniforme», détaille Uwe Böse. «Nous sommes également impressionnés par l'accroissement notable de la durée de vie, par la sécurité du procédé de fabrication ainsi que par l'excellente et inaltérable qualité de fabrication».

Par ailleurs, grâce à powRgrip, A.K. TEK a pu réduire jusqu'à 30% les coûts annuels liés à l'outil. Le site de Hagen fait intervenir de nombreux outils spéciaux, généralement très chers, mais sur lesquels des économies considérables ont pu être réalisées et qui se reflètent rapidement sur les coûts d'investissement. Notons également qu'avec powRgrip, les outils sont mis en place en moitié moins de temps qu'avec le système précédent. Des arguments qui ne peuvent mener qu'à une conclusion positive : «Nous sommes enchantés par le système de REGO-FIX. Il est idéal pour une production axée sur la qualité des pièces haut de gamme destinées au génie biomédical», résume Michael Arndt. «Nous avons besoin de pouvoir récupérer chaque pièce sur la machine sans avoir à la retoucher et sans recourir au ponçage générant une diminution de l'acuité des arêtes. Le système powRgrip nous permet de nous approcher au plus près de cet objectif, tout en augmentant l'efficacité de la chaîne de fabrication globale». <<
