NUM et le fabricant chinois OPMT collaborent pour développer un centre d'usinage multimatériaux à huit axes. Fraisage et découpe de haute précision au laser
NUM a assisté la société de machines-outils chinoise Original Point Machine Tools (OPMT) en vue de développer un centre d'usinage CNC à huit axes capable de traiter de nombreux types de matériaux, notamment le métal, la céramique, le verre et le carbure cémenté.

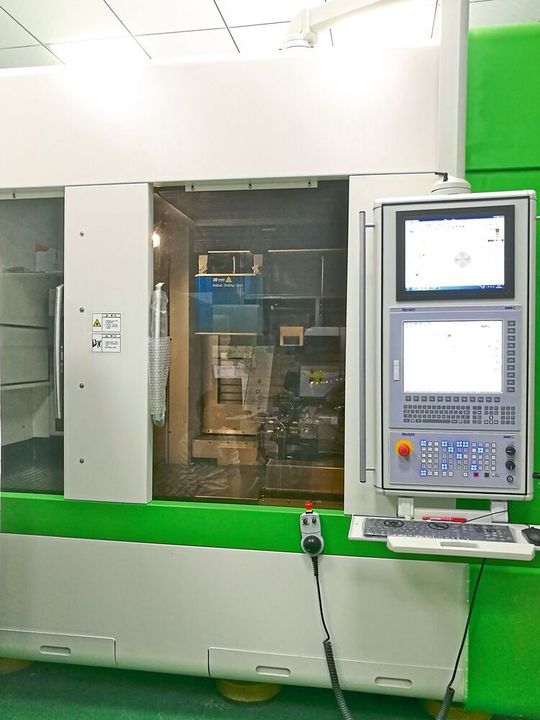

ML 125, la dernière machine d’OPMT ; centre d’usinage multimatériaux à huit axes.
(Source : NUM)
OPMT est encore une petite société mais sa croissance est rapide. Elle est basée à Fo'shan dans la province du Guangdong (sud de la Chine) et est en train d’acquérir rapidement une réputation d'ingénierie innovante. Après avoir développé un centre de fraisage 4 axes très performant pour une ligne de production automobile, elle a créé pour l'industrie dentaire une station de fraisage compacte à 5 axes.
Pour son dernier projet, OPMT a été chargé par l'Université de technologie de Guangdong de développer un centre d'usinage combinant des capacités de fraisage et de découpe laser à grande vitesse. Cette université est située à Guangzhou, également dans la province du Guangdong, et offre un large éventail de spécialités mettant l'accent sur l'ingénierie. OPMT a choisi de s'associer à NUM pour son expertise en matière de CNC, à la société de fabrication microcristalline Zhongke de Xi'an et à l'Académie chinoise des sciences afin de résoudre certains problèmes complexes dans le traitement des matériaux.
Galerie d'images
Double tête laser et 8 axes
Le résultat est le centre d'usinage mixte ML125 à 8 axes. La machine dispose d'une double tête laser capable de gérer alternativement un laser pico seconde de 20 watts pour la découpe à très grande vitesse et un laser femto seconde de 10 watts pour une qualité de processus encore supérieure.
Le laser femto seconde est capable de percer et d’usiner presque n'importe quel type de matériau, et sa très courte longueur d'onde de 1030 nm signifie qu'il convient aux applications de micro ou nano traitement.
Totalement contrôlé par le système Flexium+ 68 de dernière génération, le centre d'usinage ML125 possède huit axes asservis, répartis en deux canaux CN indépendants ainsi que des entrées/ sorties très rapides spécifiques à l'application et intégrées directement dans le cœur CN (NCK). Le mouvement de la tête laser est contrôlé par cinq variateurs NUMDrive X. En complément d’une interpolation à grande vitesse le système CNC fournit une fonction RTCP complète.
