Outillage L'outil Mikron : trois nouveaux outils « fous » de haute performance

23.09.2024 de Mikron Tool 5 min Temps de lecture

Related Vendors

Mikron Switzerland AG, Division Tool

Kärcher AG

Applitec Moutier SA

Walter (Schweiz) AG

Mikron Tool, leader mondial dans l'usinage de matériaux difficiles à usiner dans le domaine micro, présente trois nouveaux outils en carbure monobloc. Le foret haute performance CrazyDrill Titanium TN / TK pour tous les types de titane et les deux fraises haute performance CrazyMill Cool CF et CrazyMill Cool SF, conçues pour les composants filigranes.

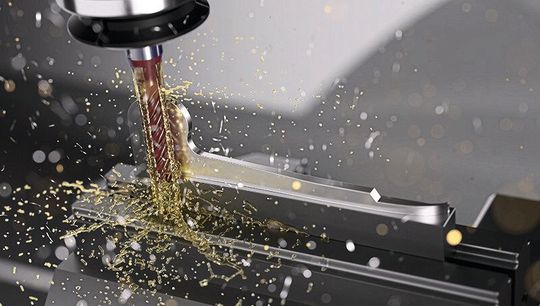

La micro-fraise haute performance CrazyMill Cool CF est conçue pour un volume d'enlèvement de copeaux très élevé dont les performances peuvent également être sollicitées pour des structures de pièces filigranes.(Source : Mikron Tool) — La micro-fraise haute performance CrazyMill Cool CF est conçue pour un volume d'enlèvement de copeaux très élevé dont les performances peuvent également être sollicitées pour des structures de pièces filigranes.
(Source : Mikron Tool)

Avec ces trois nouveaux développements, Mikron Tool établit des références dans le domaine du micro-usinage à haute performance.

Microperçage du titane

Pour le microperçage du titane pur et de tous les alliages de titane, Mikron Tool a développé le microforet CrazyDrill Titanium TN / TK. Il est disponible dès maintenant de 0,2 à 2 millimètres, pour des profondeurs de perçage de 3 x d et 6 x d par paliers de 0,05 mm et en deux versions : CrazyDrill Titanium TK avec arrosage intégré dans la tige et CrazyDrill Titanium TN pour l'usinage avec arrosage extérieur. La version CrazyDrill Titanium TK peut être utilisée à partir d'un refroidissement interne de 15 bars, un système d'arrosage haute pression n'est ainsi pas obligatoire.

Galerie d'images

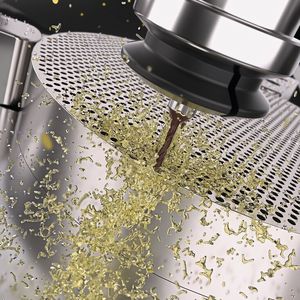

Le micro foret CrazyDrill Titanium TN / TK pour le perçage de tous les alliages de titane, y compris le titane pur pour la plage de diamètres de 0,2 à 2 millimètres et pour des profondeurs de perçage de 3 x d et 6 x d ; spécialement pour les conditions de fabrication conçues sans systèmes d'arrosage haute pression.(Source : Mikron Tool)

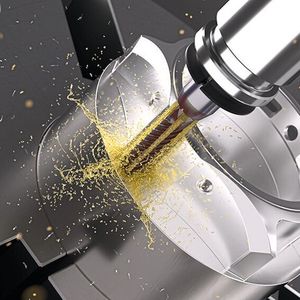

Avec la CrazyMill Cool SF, une fraise de superfinition a été développée pour amener les surfaces de fraisage à un niveau de qualité de rectification ou de polissage.(Source : Mikron Tool)

Les derniers outils « crazy » de l'atelier d'outillage tessinois Mikron Tool : le foret haute performance CrazyDrill Titanium TN / TK pour tous les types de titane et les deux fraises haute performance CrazyMill Cool CF et CrazyMill Cool SF, qui génèrent d'excellents états de surface inférieurs à Ra 0.3 µm, même dans les situations de fraisage les plus difficiles.(Source : Mikron Tool)

Caractéristiques des microforets CrazyDrill Titanium TN / TK

Les nouveaux microforets CrazyDrill Titanium TN / TK se distinguent par les caractéristiques de construction suivantes :

une géométrie de pointe adaptée aux alliages de titane avec une arête de coupe transversale réduite - des forces axiales réduites ;

un profil extérieur de foret spécialement conçu pour le perçage du titane ;

un substrat en métal dur nouvellement développé pour ces conditions ;

rainures polies pour une évacuation sûre des copeaux ;

arrondi des bords spécifique au titane ;

revêtement spécialement adapté aux matériaux en titane et aux micro-forets à haute performance.

Ainsi, le CrazyDrill Titanium TN / TK est en mesure de percer le titane pur et tous ses alliages avec une sécurité de processus et une performance maximale. Le CrazyDrill Titanium TN / TK apporte des vitesses d'avance maximales, des durées de vie très élevées, une sécurité de processus optimale et, finalement, une très grande précision de perçage. Les premières comparaisons ont montré une durée de vie 3 fois supérieure à celle de la concurrence pour les mêmes données de coupe.

Fraisage haute performance avec des qualités de surface exceptionnelles jusqu'à la qualité de rectification

Avec la CrazyMill Cool CF (CF - ChatterFree), les fous d'Agno ont mis tout leur savoir-faire technologique dans une micro-fraise haute performance, grâce à laquelle les vibrations dans le processus de fraisage appartiennent désormais au passé. Les effets positifs sont d'excellents états de surface inférieurs à Ra 0,5 µm, des durées de vie plus longues, des volumes d'enlèvement de matière plus élevés et, en fin de compte, le ménagement des broches principales des machines-outils. La CrazyMill Cool CF a été dotée de macro- et micro-géométries spécialement conçues pour supprimer systématiquement les vibrations pendant le processus d'usinage.

Les arêtes principales ont été conçues de manière à produire une coupe extrêmement douce. Mais ce n'est pas tout. Afin d'éviter systématiquement les fréquences de résonance dans le processus de fraisage, la nouvelle fraise haute performance CrazyMill Cool CF dispose d'un pas de denture inégal. À cela s'ajoutent des angles d'hélice différents pour chaque arête de coupe.

Grâce au développement d'un concept de brise-copeaux spécial pour copeaux courts, il n'y a plus de marques visibles comme cela serait le cas avec l'utilisation d'un brise-copeaux conventionnel. Il en résulte un excellent état de surface, inférieur à Ra 0,5 µm.

CrazyMill Cool CF est la fraise idéale pour les pièces filigranes à parois fines ou pour les pièces à serrage instable, ce qui est notamment à l'ordre du jour dans le domaine de la technique médicale (plaques osseuses), de l'aéronautique (composants structurels) et de l'industrie horlogère. Mais elle réalise également des rainures, des poches ou d'autres usinages à haut volume de manière très efficace, précise et avec un fonctionnement extrêmement silencieux. La fraise est disponible dès maintenant dans une gamme de diamètres de 1 à 8 millimètres et dans deux longueurs de coupe différentes (3 x et 4 x d).

Dans CrazyMill Cool SF (SF - Super Finishing), Mikron Tool a réuni tout son savoir-faire technologique pour fraiser des surfaces en qualité de rectification. « Dans notre centre d'application Mikron Tool, nous pouvons fraiser Ra = 0,2 µm avec la CrazyMill Cool SF nouvellement développée, en toute sécurité pour le processus. La fraise dépasse même nos attentes initiales », déclare le responsable du développement Alberto Gotti à propos du dernier développement « fou » des spécialistes tessinois de l'outillage.

Pour le fraisage de superfinition, il est essentiel que les vibrations soient complètement supprimées pendant le processus de fraisage.

S'abonner à la newsletter maintenant

Ne manquez pas nos meilleurs contenus

E-mail professionnel

Veuillez entrer une adresse électronique valide.

En cliquant sur „S'abonner à la newsletter“, je consens au traitement et à l'utilisation de mes données conformément au formulaire de consentement (veuillez développer pour plus de détails) et j'accepte les Conditions d'utilisation. Pour plus d'informations, veuillez consulter notre Politique de confidentialité. La déclaration de consentement porte notamment sur l’envoi de newsletters éditoriales par e-mail et sur le recoupement des données à des fins de marketing avec des partenaires publicitaires sélectionnés (p. ex., LinkedIn, Google, Meta).

Situation au 30.10.2020

Il va de soi que nous traitons vos données personnelles de manière responsable. Si nous recueillons des données personnelles auprès de vous, nous les traitons conformément à la réglementation applicable en matière de protection des données. Vous trouverez des informations détaillées dans notre politique de confidentialité.

Consentement à l’utilisation des données à des fins publicitaires

J’accepte par la présente que Vogel Communications Group AG, Seestrasse 95, CH-8800 Thalwil, y compris toutes les sociétés qui lui sont affiliées (ci-après dénommé : Vogel Communications Group) utilise mon adresse électronique pour m’envoyer des lettres d’information rédactionnelles. Les listes des sociétés associées respectives peuvent être consultées ici.

Le contenu de la lettre d’information s’étend aux produits et services de toutes les entreprises susmentionnées, y compris, par exemple, les revues professionnelles et les livres spécialisés, les événements et les foires commerciales ainsi que les produits et services liés aux événements, les offres et services des médias imprimés et numériques tels que d’autres lettres d’information (rédactionnelles), les concours, les campagnes de promotion, les études de marché dans les domaines en ligne et hors ligne, les portails Web spécialisés et les offres d’apprentissage en ligne. Si mon numéro de téléphone personnel est également recueilli, il peut être utilisé pour la soumission d’offres des produits et services des entreprises susmentionnées et pour des études de marché.

Si je consulte des contenus protégés sur Internet sur les portails du groupe Vogel Communications et de ses sociétés affiliées, je dois m’inscrire avec d’autres données pour pouvoir accéder à ces contenus. En contrepartie de ce libre accès au contenu éditorial, mes données peuvent être utilisées dans le sens de ce consentement aux fins indiquées ici.

Droit de révocation

Je suis conscient que je peux révoquer ce consentement à tout moment pour l’avenir. Ma révocation n’affecte pas la licéité du traitement qui a eu lieu sur la base de mon consentement jusqu’à la révocation. Afin de déclarer ma révocation, je peux utiliser le formulaire de contact disponible sous https://contact.vogel.de. Si je ne souhaite plus recevoir les lettres d’information individuelles auxquelles je me suis abonné, je peux également cliquer sur le lien de désabonnement à la fin du bulletin. De plus amples informations sur mon droit de révocation et son exercice ainsi que sur les conséquences de ma révocation sont disponibles dans la po litique de confidentialité, section Lettres d’information éditoriales.

CrazyMill Cool SF : superfinition inférieure à Ra 0,3 µm

Pour y parvenir, la CrazyMill Cool CF a été conçue non seulement avec un pas de denture inégal, mais aussi avec des angles d'hélice différents pour chaque arête. L'angle d'hélice lui-même est assez grand. Les arêtes principales ont été conçues de manière à générer une coupe extrêmement douce.

Cela n'est possible que grâce à l'utilisation d'un nouveau substrat en métal dur à grain ultrafin, qui permet d'affûter une arête de coupe extrêmement tranchante et homogène.

Dans le cas idéal, toute la longueur de l'arête de coupe de la fraise peut être utilisée. L'avantage est qu'en cas d'engagement axial complet, toute la zone de coupe est usée de manière uniforme, ce qui génère une durée de vie très élevée par rapport à la surface usinée.

La CrazyMill Cool SF est adaptée à l'utilisation dans l’industrie médicale, aéronautique et horlogère, où les exigences en matière de qualité de surface sont très élevées.

La CrazyMill Cool SF est disponible dans une gamme de diamètres de 1 à 8 mm et en deux longueurs de coupe différentes de 3 x d et 4 x d pour tous les matériaux. Les premiers essais réalisés au centre technologique de Mikron Tool ont montré que la CrazyMill Cool SF produit également d'excellents états de surface dans le laiton sans plomb, le cuivre, le cobalt-chrome et l'inconel. Pour tous les matériaux cités, des valeurs Ra inférieures à 0,2 µm ont pu être obtenues avec la CrazyMill Cool SF.
