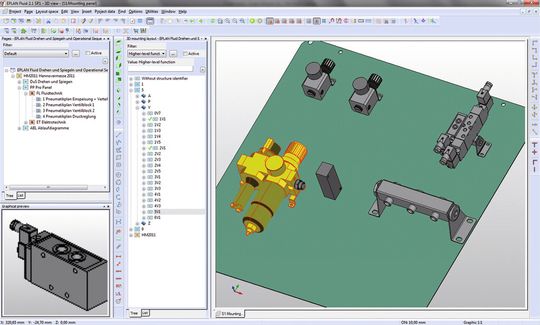

Sindex 2012: halle 3.2, stand A036Eplan présente un logiciel optimisé de gestion des fluides pouvant être maintenant aussi intégré dans le workflow de la CMAO. Données 3D, symboles fluidiques et actionnements électriques seront à l´avenir directement connectés à la liste de pièces et aux spécifications techniques de l´équipement dans Eplan Fluid Professional. Les utilisateurs bénéficieront de l´ingénierie interdisciplinaire et de coûts inférieurs de planification et de documentation. En même temps, l´ingénieur des fluides améliorera son expertise dans le cadre global du projet. Eplan Fluid Professional combine la planification éprouvée des systèmes fluidiques à une nouvelle technique 3D. Les composants qui ont été introduits dans le schéma du circuit fluidique, tels que valves et cylindres par exemple, peuvent être assemblés en 3D et placés dans la table de montage grâce à une méthode analogue au système LEGO. La solution Eplan eTouch fournit des points de prélèvement générés automatiquement pour chacun des composants, ce qui permet ainsi la mise en place rapide et facile des circuits fluidiques. Les utilisateurs n´ont pas besoin de maîtriser parfaitement la 3D; les dérivés 2D et les plans de fabrication sont créés automatiquement dans le cadre de la documentation. Les informations utiles à la fabrication, comme par exemple la quantité d´espace de montage requise, le nombre de trous à percer ou les longueurs de flexibles, sont ainsi disponibles à un stade précoce. L´intégration de la conception du système mécanique dans le workflow existant constitue l´une des principales nouveautés. Alors que le modèle 3D est conçu dans n´importe quel système de CMAO (Autodesk Inventor par exemple), un espace de montage peut être défini là pour les composants pneumatiques et leur alimentation principale en air comprimé puis exporté vers Eplan Fluid Professional à l´aide d´une interface Step. L´ingénieur des fluides planifie ensuite la sélection des composants et la connexion résultante en liaison directe avec l´ingénierie électrique. Les listes de pièces et les listes de flexibles générées automatiquement sont aussitôt disponibles. <<
