Le fabricant de machines-outils Fehlmann exposait sur son stand un large éventail de sa gamme de machines. Innoteq a été l’occasion de présenter au public la dernière nouveauté du catalogue du fabricant : la Picomax 550 et sa version Pro.

Ces centres d’usinage représentent une avancée significative dans le domaine de l’usinage CNC 5 axes. Conçues pour offrir une solution à la fois économique et technologiquement avancée, ces machines allient compacité, polyvalence et ergonomie, répondant ainsi aux exigences des petites séries, de l’usinage dynamique de précision et de la formation.

« La Picomax 550 est particulièrement bien adaptée à la formation de personnel à l’usinage 5 axes. C’est une machine économique qui ne fait pas pour autant l’impasse sur la qualité et la précision. Elle a été pensée dès le départ pour une utilisation aussi bien en 5 axes positionnés qu’en 5 axes simultanés.

Galerie d'images

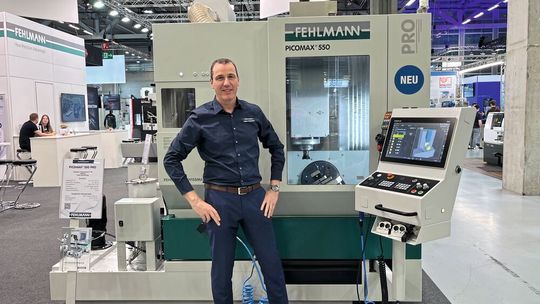

La version Pro est mieux adaptée aux environnements de production automatisés et aux besoins d’usinage plus exigeants, grâce à son magasin d’outils étendu et à sa conception optimisée pour l’automatisation », précise Fabio Casteletti, responsable marketing et directeur régional des ventes chez Fehlmann.

Design compact et ergonomique

L’ergonomie bien pensée des Picomax 550 et 550 Pro assure un confort d’utilisation optimal. L’accès frontal facilite le chargement des outils ainsi que le contrôle du processus d’usinage, tandis qu’une visibilité optimale de l’espace de travail permet une surveillance constante de la pièce usinée. De plus, leur encombrement réduit optimise l’utilisation de l’espace dans l’atelier.

Polyvalence et précision de l'usinage 5 axes

Ces machines sont idéales pour l’usinage 5 axes, qu’il soit simple ou complexe. La table rotative inclinable intégrée, équipée de moteurs couples refroidis, offre une large plage de pivotement, permettant l’usinage précis d’une vaste gamme de pièces exigeantes. Le cercle d’interférence de 500 mm offre un espace suffisant pour divers dispositifs de serrage, élargissant ainsi les possibilités d’utilisation.

Commande CNC avancée et gestion des outils

Les Picomax 550 et 550 Pro sont équipées de la commande Heidenhain TNC 7 de dernière génération, dotée d’un écran tactile de 19 pouces et d’une connexion FAO, facilitant ainsi le travail simultané en 5 axes. Le changeur d’outils varie selon le modèle : un carrousel pour 30 outils sur la Picomax 550, et un magasin à chaîne pour 60 outils sur la version Pro, offrant une flexibilité accrue dans la gestion des outils.

Automatisation et flexibilité

La conception des Picomax 550 et 550 Pro permet une automatisation aisée à tout moment, augmentant ainsi la productivité et la rentabilité. L’accès frontal reste libre pour les opérations de réglage et le contrôle du processus, quelle que soit la configuration de la machine. Cette flexibilité permet d’adapter les machines à une grande variété de concepts d’automatisation, même lorsque celle-ci est envisagée ultérieurement.

Une base commune avec des différences en termes de capacités et d’équipements

La Picomax 550 et la Picomax 550 Pro partagent une conception similaire, mais présentent des différences significatives selon les besoins en production, en automatisation ou en capacité. Voici les principales distinctions entre ces deux modèles  :

Magasin d’outils

• Picomax 550 : équipée d’un changeur d’outils à disque pouvant accueillir 30 outils

• Picomax 550 Pro : dotée d’un magasin à chaîne plus performant, capable de stocker 60 outils, offrant ainsi une plus grande flexibilité pour les usinages complexes et variés

Capacité de charge et rigidité

• Picomax 550 : conçue pour des applications de précision, avec une excellente dynamique

• Picomax 550 Pro : plus robuste, adaptée aux charges de travail plus intensives grâce à une structure renforcée et une meilleure optimisation des mouvements d’usinage

Broche

• Picomax 550 : 50 - 12 000 tr/min / 9,7 kW

• Picomax 550 Pro : 50 - 12 000 tr/min / 9,7 kW 50 - 20 000 tr/min / 10,5 kW 50 - 30 000 tr/min / 13,7 kW

Automatisation et évolutivité

• Picomax 550 : peut être automatisée, mais l’intégration d’un système automatisé reste optionnelle

• Picomax 550 Pro : pensée dès le départ pour l’automatisation avancée, facilitant l’intégration de solutions automatisées telles que les robots de chargement

Ergonomie et efficacité opérationnelle

• Picomax 550 : iidéale pour les ateliers axés sur la haute précision en petites séries

• Picomax 550 Pro : mieux adaptée aux cadences de production plus élevées grâce à son changeur d’outils plus grand et à ses capacités d’automatisation étendues

Qualité et fiabilité suisses

Fidèles à la réputation de Fehlmann, les Picomax 550 et 550 Pro incarnent la qualité suisse, garantissant un service de pointe, une disponibilité élevée des pièces de rechange et une fiabilité maximale. Cette qualité assure aux utilisateurs des performances constantes et une durabilité accrue des machines. MSM
