Une petite merveille en matière de distance

Capteurs Une petite merveille en matière de distance

12.12.2023 de Leuze electronic AG 3 min Temps de lecture

Related Vendors

Leuze Electronic AG

Sick AG

Kubo Tech AG

Trafag AG

Petit boîtier, grande portée : grâce à la technologie TOF, la nouvelle cellule compacte à détection directe ODT3CL1-2M de Leuze affiche une portée pouvant atteindre deux mètres. Ce capteur 2-en-1 détecte la présence d'objets et transmet les valeurs mesurées simultanément. Avec la nouvelle cellule laser à détection directe ODT3CL1-2M, Leuze étend la portée de ses capteurs de distance de la série 3C.

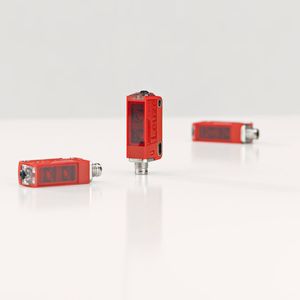

L'ODT3CL1-2M s'acquitte des tâches de détection et fournit au contrôleur de la machine des informations sur la distance. Il détecte aussi les objets à structure colorée jusqu'à deux mètres de distance.(Source : Leuze AG) — L'ODT3CL1-2M s'acquitte des tâches de détection et fournit au contrôleur de la machine des informations sur la distance. Il détecte aussi les objets à structure colorée jusqu'à deux mètres de distance.
(Source : Leuze AG)

Tirant parti de la technologie innovante TOF (time of flight), ce capteur de commutation et de mesure avec suppression de l'arrière-plan affiche une portée maximale de deux mètres. Grâce à cette caractéristique, l'ODT3CL1-2M peut être utilisé dans toutes les applications de l'intralogistique nécessitant de mesurer de longues distances, par exemple dans les véhicules autoguidés pour surveiller la position des marchandises, pour commander les pinces robotisées ou encore dans le cadre du contrôle qualité. La fiabilité du capteur est garantie même dans des conditions difficiles grâce à son indice de protection IP69K.

Une solution 2-en-1 pratique

Solution 2-en-1, l'ODT3CL1-2M diminue les coûts et la complexité en termes d'approvisionnement, d'installation, de mise en service et de fonctionnement. Avec ses deux points de commutation indépendants, il peut s'acquitter simultanément des tâches de détection et de mesure. Les opérateurs de systèmes peuvent ainsi répondre à deux besoins à l'aide d'un seul capteur. Cette caractéristique s'avère notamment intéressante en cas d'utilisation de navettes, leur vitesse pouvant être définie et modifiée de manière optimale grâce aux points de commutation indépendants. Les marchandises peuvent ainsi être transportées rapidement jusqu'à leur destination.

Galerie d'images

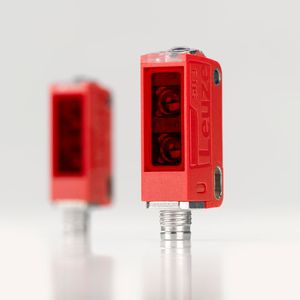

Grâce à son boîtier extrêmement compact à faible encombrement, l'ODT3CL1-2M peut être utilisé dans un grand nombre d'application diverses.(Source : Leuze AG)

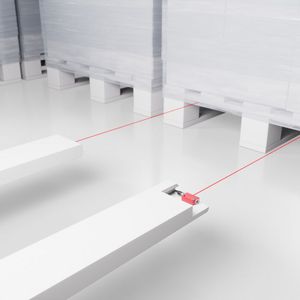

Par exemple, sur les véhicules autoguidés, les capteurs optiques ODT3CL1-2M vérifient que les palettes soient correctement réceptionnées et transférées.(Source : Leuze AG)

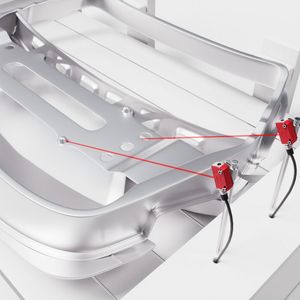

Outre la détection de la présence d'un composant, le capteur laser à détection directe ODT3CL1-2M peut aussi détecter des points de référence définis sur le composant et en vérifier ainsi la qualité. Dans ce genre de situations, les capteurs fonctionnent avec fiabilité, même en cas de structures de surface différentes.(Source : Leuze AG)

Galerie d'images avec 5 images

Des données complètes via IO-Link

La technologie IO-Link peut être utilisée pour transmettre les valeurs de mesure et les données de processus du capteur au contrôleur de la machine. L'utilisateur peut ainsi évaluer facilement des données de diagnostic complètes du capteur à détection directe, par exemple des informations sur la température et la qualité du signal ainsi que des avertissements. Le remplacement de l'équipement est aussi facilité : les paramètres sont transférés au nouvel équipement sans perte via IO-Link, ce qui évite de devoir réitérer la configuration.

Faible encombrement

Grâce à ses dimensions compactes (11,4 mm de largeur, 34,2 de hauteur et 18,3 de longueur), la cellule laser à détection directe ODT3CL1-2M peut être utilisée dans les espaces restreints, par exemple dans la pince d'un bras robotisé ainsi que sur les navettes ou les transstockeurs. Petit et bien visible, le point lumineux accélère l'alignement lors de la mise en service. La portée peut être réglée numériquement via IOLink. Autre avantage de ce capteur à détection directe : son test d'objet intégré. La réserve de fonction peut ainsi être vérifiée rapidement.

Série 3C : pour toutes les portées

Avec la série 3C, Leuze propose une solution de détection également adaptée aux distances inférieures à deux mètres. Le capteur à détection directe ODT3C est donc idéal pour les portées ne dépassant pas 150 millimètres, par exemple pour les procédés de conditionnement. MSM

(ID:49817658)
