Big Kaiser, un leader dans la fourniture de systèmes d'outils de haute précision et de solutions pour l'industrie de la métallurgie et membre du groupe Big Daishowa, présente l'innovante douille réductrice PG Straight Collet, équipée d'un système spécial anti-retrait qui empêche l'outil de se dégager de son porte-outil.

PG (Perfect Grip) Straight Collet est la solution idéale pour surmonter les problèmes typiques du fraisage à grande vitesse lors de l'usinage de matériaux exotiques, tels que les superalliages, dans les applications aérospatiales. Grâce à son système anti-dégagement, il est possible d'usiner des matériaux particulièrement durs et résistants avec la certitude de ne pas risquer le dérapage de l'outil. PG Straight Collet assure également une excellente stabilité contre les vibrations.

« Le dérapage de l'outil peut entraîner des pièces hors tolérances, ce qui se traduit par un gâchis de matériau et une augmentation des coûts », dit Giampaolo Roccatello, Chief Sales & Marketing Officer Europe chez Big Kaiser. « Avec la douille de réduction PG Straight Collet, la fraise est retenue dans le porte-outil par un mécanisme de serrage spécial, de sorte qu'elle est maintenue non seulement par la force et la friction, mais aussi par la fermeture de la forme. »

Galerie d'images

L'usinage des superalliages est particulièrement difficile en raison de leur résistance et de leur dureté exceptionnelle, qui rendent le processus exigeant, tandis que leurs points de fusion élevés entraînent une usure rapide de l'outil et une déformation thermique. En outre, les superalliages ont tendance à se durcir au cours du processus d'usinage, ce qui augmente les forces de coupe et influence la rugosité de surface. La combinaison de ces difficultés, associée à la nécessité d'obtenir des tolérances précises et des finitions de surface de la plus haute qualité, exige des méthodes d'usinage avancées et l'utilisation d'outils de coupe spécialisés.

PG Straight Collet a été conçu pour fonctionner en combinaison avec les mandrins Mega Double Power Type D (MEGA20D/20DS) et Hi-Power Milling Type S (HMC20/20S) avec interface à cône 40, HSK-A63, Big Capto C6 ou supérieur. Cette douille est idéale pour les matériaux typiques des applications aérospatiales, notamment l'Inconel, les grandes pièces en aluminium et le titane, et garantit une excellente précision de concentricité.

Pour améliorer les performances, la pince PG Straight Collet assure l'arrivée d'arrosage à la périphérie de l'outil. « Une alimentation efficace en liquide de refroidissement est cruciale pour l'usinage de ces matériaux exotiques, mais cet aspect est souvent négligé lors de la phase de conception de l'outil », poursuit Giampaolo Roccatello. « Au contraire, nous avons donné la priorité à cette caractéristique pour garantir des performances optimales ».

Big Daishowa a également mis à disposition un nouveau manchon d'étanchéité (CPG-SB) pour la pince PG Straight Collet, qui permet une distribution efficace du liquide d'arrosage à travers l'outil. L'ensemble de ces caractéristiques fait de PG Straight Collet le choix idéal pour les applications de fraisage dynamique, offrant rigidité, stabilité, concentricité et flexibilité.

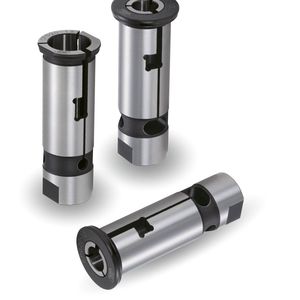

PG Straight Collet est compatible avec les fraises standard. L'installation est simple : la pince de serrage est vissée dans le porte-outil, l'outil Weldon est monté à l'aide de la clé de serrage « Key Grip » et d'un ressort, le porte-outil est tendu et est immédiatement prêt à l'emploi. MSM

(ID:50293142)
