Techniques d'entraînement Transformer une terrasse en piscine

Related Vendors

igus Schweiz GmbH

Kubo Tech AG

Kärcher AG

Swiss Safety Center AG

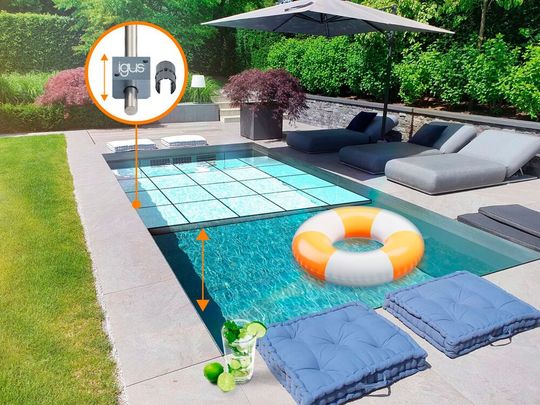

Une simple pression sur un bouton suffit pour transformer une piscine de luxe en terrasse de plain-pied. Une transformation rendue possible par le fond mobile de Conmag Engineering. Mais quelle technologie linéaire est capable de fonctionner de manière fiable sous l'eau tout en exigeant peu d'entretien ? Celle d'igus, ont constaté les ingénieurs. Qui ont ainsi économisé 30 000 € par installation.

Qui n'a pas rêvé d'une piscine, assis sur la terrasse par 38 degrés...Mais souvent, le jardin est trop petit pour permettre une telle construction. La solution proposée par Conmag Engineering GmbH dans un tel cas ? Une piscine qui fait aussi office de terrasse. Et dont la pièce maîtresse est un fond mobile. En position haute, il est suffisamment solide pour s'y déplacer. Et quand le propriétaire en a assez de sa chaise longue et aimerait se rafraîchir, il lui suffit d'appuyer sur un bouton. Le fond descend alors à une profondeur maximale de 1,5 m, laissant place à l'eau. Qui a déjà une température agréable. En effet, le fond a en dessous une couche isolante de dix centimètres qui réduit au maximum la perte de chaleur. Un système de nage à contre-courant intégré permet même de nager vite sur place, sans avoir constamment à faire des virages.

Quand la technologie linéaire est peu accessible, elle doit être sans entretien

Si la piscine venue d'Autriche est élégante et minimaliste, la construction du plancher mobile toutefois a placé les ingénieurs devant un véritable défi technique. « La clé pour la mise au point était de réaliser un mouvement linéaire qui soit aussi régulier et précis que possible tout en étant très fiable », déclare Gerhard Rosskogler, responsable de la gamme de produits haute pression chez Conmag. Un écart de huit millimètres devait en effet être maintenu. « Pour la descente du fond mobile, l'objectif était aussi que les forces générées par le déplacement de l'eau soient aussi faibles que possible afin d'avoir une construction durable sans incidence négative sur la stabilité des équipements. » Mais ce n'était pas tout. « Toute la partie mécanique se trouve sous l'eau et est très difficile d'accès, les composants doivent donc tous être sans entretien et aussi résistants à l'usure que possible. »

Le guidage linéaire igus n'a pas besoin de graissage et il résiste au chlore

Un guidage linéaire insensible à la corrosion pouvait donc faire l'affaire. Les ingénieurs se sont toute de suite lancés dans de premiers tests. « Les spécialistes de chez igus nous ont conseillés de manière très compétente et ont permis une mise en oeuvre rapide », constate Gerhard Rosskogler. « Nous avons tout de suite reçu des échantillons gratuits et avons donc pu construire rapidement une configuration de test. Nous avons donc eu une phase de tests qui nous a permis de fournir au client un produit pleinement développé. » Le mécanisme de déplacement fonctionne de la manière suivante. Des vis d'entraînement sont installées aux quatre coins de la piscine. Elles permettent de monter et de descendre le fond, guidé en toute sécurité par des guidages linéaires igus de la série drylin R avec des arbres en inox résistants à la corrosion, montés dans des boîtiers de la série OXUM-06 en aluminium anodisé. Des films lisses XUM en polymère iglidur X igus permettent un mouvement avec peu de frottement. Ces films résistent aux produits chimiques, ils ont une faible absorption d'humidité et offrent une grande résistance à l'usure en immersion.

Des économies de quelque 30 000 € par installation

En utilisant la technique linéaire drylin, Conmag Engineering a fait d'une pierre deux coups. Tout d'abord, l'entretien requis par le mécanisme de déplacement est proche de zéro. En effet, les films lisses en polymère renferment des particules microscopiques de lubrifiant solide qui permettent un fonctionnement à sec sans apport extérieur de lubrifiant. Donc pas besoin de graisser. Ce qui écarte tout risque de contamination de l'eau par de la graisse. De plus, tous les composants mécaniques ont un fonctionnement fiable même en présence constante d'eau et de chlore. « La combinaison inox et polymères hautes performances exclut totalement le risque de corrosion », souligne Aurélien Erson, Responsable Projets drylin chez igus France. Enfin, le polymère absorbe très peu d'humidité. « Un fonctionnement fiable et sans entretien est ainsi garanti sur des années. » Dernier avantage et pas le moindre : les coûts. « Si on compare la technologie linéaire igus aux transmissions utilisées auparavant, elle nous a permis de réaliser des économies d'environ 30 000 € par installation », conclut Gerhard Rosskogler.
