Big Daishowa lance de nouvelles têtes à renvoi d'angle avec refroidissement central jusqu'à 70 bar pour une efficacité de refroidissement et une évacuation des copeaux accrues pour les applications aéronautiques et énergétiques.

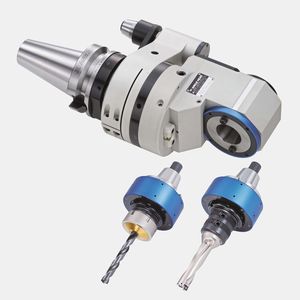

Big Daishowa, un leader dans la fourniture de systèmes d'outils de haute précision et de solutions pour l'industrie de la métallurgie, annonce une extension majeure de sa gamme de têtes à renvoi d'angle fixes à 90 degrés avec la nouvelle TAG90, équipée d'un refroidissement par le centre à travers l'outil, et les adaptateurs haute pression AG35.

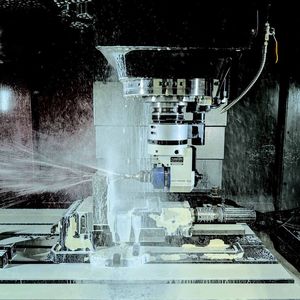

Ces têtes à renvoi d'angle innovantes acheminent le fluide de refroidissement directement depuis la ligne mandrin jusqu'au tranchant, sans passer par le bloc d'arrêt. Cela améliore significativement l'efficacité du refroidissement, l'évacuation des copeaux et la durée de vie de l'outil, notamment pour les matériaux difficiles à usiner dans les secteurs aéronautique et énergétique.

Galerie d'images

Avec des pressions jusqu'à 70 bar et un débit de 30 l/min, le système permet un apport précis de fluide directement sur le tranchant. Cela garantit un usinage stable d'alliages exotiques tels que le titane, l'Inconel et le cobalt-chrome, réduisant la génération de chaleur et prolongeant la durée de vie de l'outil.

Big Daishowa propose deux configurations principales :

• têtes à renvoi d'angle modulaires : avec adaptateurs interchangeables AG35 haute pression, incluant New Baby Chuck et Side Lock, pour des applications flexibles.

• têtes à renvoi d'angle HMC : avec mandrin de fraisage haute rigidité pour une précision et une stabilité maximale.

Le concept modulaire permet aux utilisateurs de s'adapter rapidement à différentes opérations. La nouvelle technologie des adaptateurs garantit une étanchéité robuste et une longue durée de vie : l'usure mécanique et le chauffage dû au frottement interne, qui réduisent habituellement la durée de vie des joints, n'affectent pas ce système.

Les têtes à renvoi d'angle Big Daishowa permettent des opérations verticales et horizontales en une seule configuration, améliorant l'efficacité et la précision tout en réduisant les temps de cycle pour le perçage et le fraisage. L'ajout du refroidissement central renforce encore ces avantages, faisant de ce système un choix idéal pour l'usinage de composants complexes tels que les turbines énergétiques, les structures aéronautiques et d'autres applications à haute performance.

En intégrant l'apport de fluide haute pression directement dans la tête, Big Daishowa offre désormais une solution complète pour les matériaux difficiles et les géométries complexes. Le système élimine le besoin de conduites périphériques via le bloc d'arrêt, simplifiant l'installation et réduisant la maintenance.

Avec cette innovation, Big Daishowa continue de repousser les limites de la précision, aidant les ateliers à obtenir une fiabilité accrue, une meilleure évacuation des copeaux et une qualité de surface supérieure, même dans les environnements d'usinage les plus exigeants.
