Dispositifs de serrage Nouveaux développements de la gamme 32P

Related Vendors

Yerly Mécanique SA

Kärcher AG

Trafag AG

Beckhoff Automation SA

Yerly Mécanique SA, active dans le serrage de pièces de petite et moyenne dimension étend sa gamme de produits adaptés aux mini-machines.

Elle ajoute à son vaste catalogue de solutions de la gamme 32, des mandrins brevetés de taille réduite.

Ses différents produits, usinés en matière trempé, assurent une très haute qualité qui perdurera dans le temps. Les mots d'ordre sont la précision, la qualité, la flexibilité et l'adaptation pour une clientèle exigeante. La zone d'usinage des mini-machines étant limitée (50 x 50 x 50 mm), une des contraintes principales, est la miniaturisation des posages pour limiter leur impact sur le volume restant pour l'usinage des pièces.

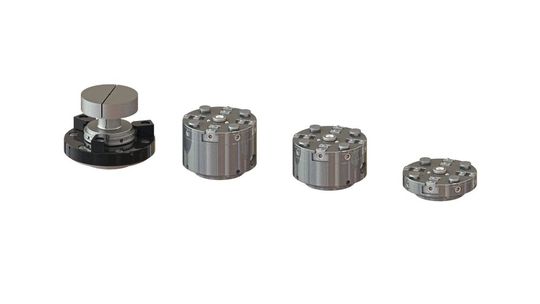

Cette nouvelle branche de la gamme se décline en mandrins ouvrants, fermants, mixtes (2 mors ouvrants et 2 mors fermants, par exemple pour l'usinage de masse oscillante) ainsi que sur le principe Yerly des mandrins bi-auto-centrants qui permettent de compenser une ovalisation des pièces (par exemple pour des carrures horlogères).

Mandrins adaptés aux contraintes d'usinage

Avec une hauteur de serrage optimisée, les pièces à usiner eMandrins adaptés aux contraintes d'usinage t les outils ont un maximum d'espace à disposition. Afin d'éviter l'écrasement et/ou une déformation des pièces à parois fines, ces mandrins peuvent être équipés d'une butée à réglage très fin.

Ces serrages existent en version reliée (liaison au moyen d'une vis au tirant de la machine) ou pneumatique (alimentation d'air au travers de l'embase). Comme tous les accessoires de la gamme 32P, le mandrin est équipé de l'interface permettant son transfert au moyen d'un robot. Le mandrin autonome est équipé d'un serrage passif qui permet le déplacement de ce dernier et de sa pièce sans perdre la référence de positionnement.

La fixation des mors et appui a été maximalisée pour permettre une utilisation de toute la partie supérieure du mandrin, sans être entravé par un passage pour la fixation des mors ou de l'appui. Le positionnement de ces éléments est répétable à 2 microns grâce à la technologie éprouvée de positionnement à billes. L'interchangeabilité de ces pièces est réalisée en quelques secondes.

Selon la configuration des machines, 2 arrivées d'air supplémentaires débouchant sur la face supérieure du mandrin sont prévues pour réaliser des fonctions comme le contrôle présence pièce, le vacuum, l'éjection pneumatique ou mécanique des composants, des centrages par goupilles amovibles et bien d'autres fonctions.

Un nouveau porte-pince autonome a été développé pour les machines travaillant en pneumatique. Ce système permet grâce à son piston de grande dimension et au réglage fin de la position du poussoir, d'assurer un serrage optimal. La force de serrage n'est dès lors plus liée à un piston machine et peut être réglée pneumatiquement.

L'équipe de Yerly Mécanique se réjouit de rencontrer les visiteurs lors de l'EPHJ 2025 à son stand G13, afin de leur présenter ces nouveautés, ainsi que d'autres innovations des gammes 32, 60, 100 et 140.
