Avant-première SIAMS 2022 — Newemag AG L'enchevêtrement de copeaux appartient au passé

02.03.2022de Source : Newemag AG

Avec ses nombreuses nouvelles fonctions, le modèle ANX annonce une nouvelle ère dans le domaine des tours à tourelle. Pour la première fois, un tour à tourelle de la marque Miyano est équipé de la technologie LFV pour l'usinage par oscillations. Ainsi, l'enchevêtrement de copeaux appartient au passé.

Related Vendors

Newemag AG

neutec werkzeugmaschinen AG

Amada Swiss GmbH

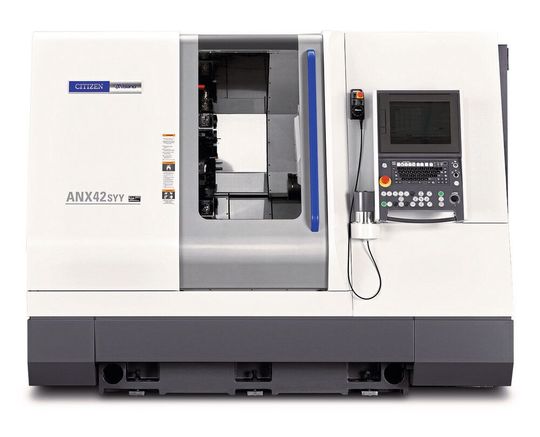

Tour bi-broches et bi-tourelles à 10 axes Miyano ANX-42 SYY.
(Source : Newemag)

Un autre point fort est la commande Fanuc 31i-B Plus avec sa nouvelle HMI (interface homme/ machine) et son écran de 15’’ pour une excellente convivialité. La commande utilise la technologie du groupe de contrôle multiaxes qui améliore considérablement la productivité lors de l'usinage simultané.

La machine est équipée de guidages linéaires sur tous les axes pour des vitesses de déplacement rapide et de deux motobroches identiques avec de fortes accélérations et décélérations améliorant grandement la productivité. De deux tourelles de 12 positions chacune et de deux axes Y. La contre-broche peut se déplacée en X3 de +/- 120 mm offrant une grande flexibilité d’usinage et des processus équilibrés. L'ANX combine des fonctions exceptionnelles, une productivité maximale tout en étant très compact 2650 x 1630 mm.

LFV, une oscillation à basse fréquence pour un usinage sans copeaux longs

L'ANX-42 SYY et la technologie LFV repose sur la fragmentation des copeaux en cours d'usinage au travers d'une oscillation de l'outil à basse fréquence. Produite dans l'axe d'usinage, cette oscillation est synchronisée avec la rotation de la broche principale pour briser les copeaux en petits fragments et les évacuer durant l’opération.

La technologie LFV de Citizen Miyano résout les problèmes liés à l’enchevêtrement des copeaux. Une innovation utilisable pour toutes les formes de pièces et les matériaux difficiles à usiner, sans compromis en termes d'état de surface et de précision.

Différents paramètres permettent de faire varier l’amplitude et les fréquences de l’oscillation.

En plus l'ANX-42SYY est compatible avec OPC UA (Open Platform Communications United Architecture), une norme d'échange de données pour la communication industrielle.

Informations additionnelles

Focus

Norme de communication Industrie 4.0 avec interface OPC UA

La communication s'effectue via les technologies Internet standard TCP/IP et http et permet aux différentes machines-outils, en production, de communiquer entre elles. Il s'agit d'une étape importante vers l'automatisation de l'ensemble d'un processus de production. Un exemple pratique possible serait le suivant: une machine n'a pas terminé sa production. Il le signale à une autre machine et celle-ci continue et termine le travail.

Newemag présentera en direct ce standard de communication OPC UA aux visiteurs du SIAMS avec le nouveau tour Citizen Miyano ANX-42 SYY.

Plus d'informations :
newemag.ch

Caractéristiques techniques

Capacité de la machine :

Ø du passage de barre broche principale et contre-broche : 42 mm

Type de pince : DIN 173E, F48

Longueur max. de la pièce : 130 mm

Broche principale :

Vitesse de broche : 6000 tr/min

Contre-broche :

Vitesse de broche : 6000 tr/min

Course max. chariot axe X3 : 240 mm

Course max. chariot axe Z3 : 440 mm

Tourelle supérieure :

Nombre d'outils : 12 positions

Course max. chariot axe X1 : 140 mm

Course max. chariot axe Y1 : 70 mm

Course max. chariot axe Z1 : 315 mm

Tourelle inférieure :

Nombre d'outils : 12 positions

Course max. chariot axe X2 : 140 mm

Course max. chariot axe Y2 : 70 mm

Course max. chariot axe Z2 : 430 mm

Outils entraînés :

Nombre d’outils entraînés : 24 positions

Vitesse des outils entraînés : 6000 tr/min MSM

Newemag AG au SIAMS 2022

Halle 1.1, stand B6/C9
