Acopos 6D de B&R : naissance de la production multidimensionnelle La production entre dans une nouvelle ère

Auteur / Rédacteur: Source : B&R / Marina Hofstetter

Seule une fraction de la place qu'occupent machines et installations est utilisée pour le processus de production lui-même, le reste étant dédié au transport des produits d'une station de traitement à l'autre. Le système Acopos 6D de B&R permet de s'affranchir des limites que pose le transport unidimensionnel des produits.

Entreprises liées

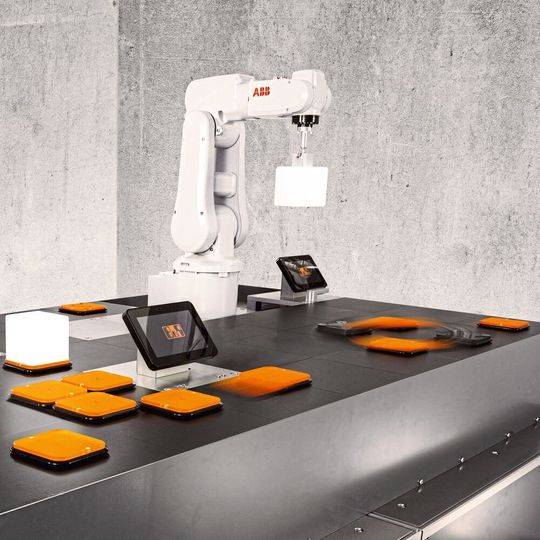

Acopos 6D est la solution idéale pour produire des lots de petite taille et des produits qui changent souvent de design ou de dimensions.
Acopos 6D est la solution idéale pour produire des lots de petite taille et des produits qui changent souvent de design ou de dimensions.
(Source : B&R)

Les navettes à lévitation magnétique du système Acopos 6D transportent les produits en leur offrant une totale liberté de mouvement. Le temps des systèmes de transport conventionnels imposant un cadençage strict de la production est révolu. Le système Acopos 6D est la solution idéale pour produire des lots de petite taille et des produits qui changent souvent de design ou de dimensions.

Le système est basé sur le principe de la lévitation magnétique. Les navettes, munies d'aimants permanents, flottent au-dessus de segments-moteur électromagnétiques. Les segments-moteur sont des carrés de 240 millimètres de côté qui peuvent être disposés librement et former ainsi une surface de forme quelconque. Selon leur taille, les navettes supportent une charge utile de 0,6 à 14 kg. Leur vitesse peut atteindre 2 mètres par seconde. Elles peuvent se déplacer librement dans un espace à deux dimensions, changer leur hauteur de lévitation, et effectuer des mouvements de rotation selon trois axes. Elles disposent ainsi de six degrés de liberté pour leurs mouvements.

Galerie d'images

Gain d'espace

La densité de navettes sur un système Acopos 6D peut être quatre fois supérieure à celle que permettent d'autres systèmes sur le marché. Le système B&R est en effet capable de contrôler plusieurs navettes en même temps sur le même segment-moteur. De plus, les navettes peuvent être aussi utilisées dans des stations de traitement pour remplir la même fonction que des axes. Une navette transportant une pièce en suivant des trajectoires CN, par exemple, peut être utilisée pour permettre un montage fixe de l'outil de travail. Chaque navette peut également servir de balance de précision : les stations dédiées au pesage peuvent être ainsi éliminées. Ceci permet de concevoir des machines plus compactes.

Zéro usure

Comme les navettes sont en état de lévitation, le système ne génère aucun frottement. L'absence d'abrasion élimine toute pièce d'usure et la maintenance liée à ces pièces. La pose d'une couverture en acier inoxydable sur les segments-moteur confère au système Acopos 6D une protection IP69K adaptée aux salles blanches et à la production agroalimentaire.

Entièrement intégré

Le système Acopos 6D est entièrement intégré à l'écosystème de B&R. Cette intégration permet de synchroniser ses navettes avec des axes, des robots, des systèmes track et des caméras à la microseconde près. La planification de trajectoire pour les navettes s'effectue dans un contrôleur dédié qui est connecté au réseau Powerlink de la machine. Ainsi, les performances du réseau et du contrôleur de la machine ne sont pas impactées. Pour les systèmes constitués de plus 200 segments ou plus de 50 navettes, il est possible d'utiliser plusieurs contrôleurs. Ces derniers se synchronisent alors entre eux.

Navettes intelligentes

À la différence d'autres systèmes comparables, chaque navette d'un système Acopos 6D est munie d'un identifiant unique. Au démarrage, le contrôleur sait immédiatement où se trouve chaque navette sur les segments-moteur. La production peut ainsi démarrer sans prise d'origine ni opération manuelle préalables. La répétabilité de positionnement des navettes est de ±5 µm : le système Acopos 6D est ainsi parfaitement adapté pour les applications exigeant une très grande précision (industrie électronique et assemblage de composants mécaniques et électroniques, par exemple).

Configuration simple

Le système Acopos 6D offre des possibilités quasi-illimitées pour la conception des machines. Ce qui ne l'empêche pas d'être aussi très simple à configurer. Ses algorithmes sophistiqués assurent que les navettes suivent toujours une trajectoire optimale, n'entrent pas en collision, et consomment le moins d'énergie possible. Les développeurs de l'application peuvent ainsi se concentrer sur leur tâche principale, à savoir le développement de process machine offrant une productivité maximale.

Le système Acopos 6D a été développé en coopération avec Planar Motors Inc., une société dont B&R est actionnaire et qui développe depuis plus de 15 ans des systèmes à lévitation magnétique pour la production industrielle. MSM
