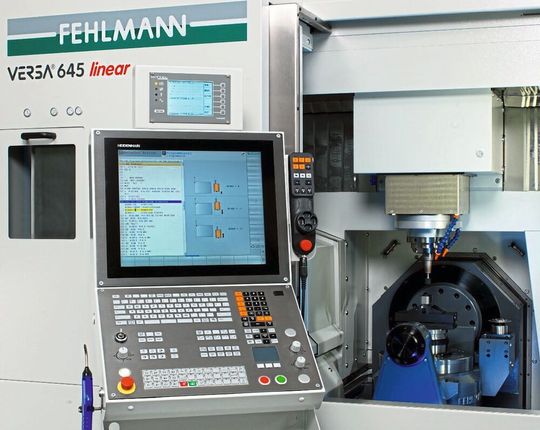

Rectification et fraisage sur un VERSA 645 linear La technologie du fraisage haute précision en combinaison avec la rectification en coordonnées et la rectification de contours.
Rectification et fraisage sur un VERSA 645 linear La technologie du fraisage haute précision en combinaison avec la rectification en coordonnées et la rectification de contours.
(Source : Fehlmann AG)

La société Fehlmann AG y répond en présentant un concept réunissant le fraisage, le fraisage dur et la rectification en coordonnées dans un seul et même centre d'usinage. Ce concept se distingue par sa rentabilité, sa précision et sa programmation simple.

Rectification en coordonnées, rectification de contours ou fraisage dur ?

C’est un choix auquel de nombreuses entreprises sont confrontées lorsqu’il s’agit de précision et de qualité de surface maximales. Si la rectification par coordonnées satisfait à des exigences de qualité élevées, il est considéré comme un procédé difficile, complexe et onéreux.

Galerie d'images
Galerie d'images avec 6 images

En comparaison, le fraisage dur propose des performances d'enlèvement de copeaux intéressantes, qu’il s’agisse d'ébauche ou de finition. En regroupant les deux procédés sur une même machine, cela permet un usinage complet en un seul serrage. Il est donc possible de réduire considérablement les délais d’exécution, d’obtenir une finition de haute précision et grâce à une connaissance exacte des contours, la sécurité du processus est assurée. Ces 20 dernières années, la société Fehlmann AG a acquis un grand savoir-faire en matière de rectification en coordonnées et a déjà configuré des machines pour des besoins spécifiques aux clients.

En raison d’une demande toujours plus forte dans le domaine de la construction d’outils, de moules et de fabrication de pièces, Fehlmann AG a mené avec Heidenhain un projet et développé une nouvelle solution standard répondant à ces exigences.

La base est déjà donnée depuis 2016 avec le centre d’usinage VERSA 645 linear à 5 axes

Le VERSA 645 linear a été choisi (aussi par Heidenhain) pour ce nouveau concept car il présentait l’avantage de ne rien devoir changer en termes de dynamique et de précision grâce aux axes linéaires.

De plus, la machine offrait toutes les spécificités requises pour réunir ces procédés sur un seul et même centre d’usinage : une précision mécanique de base élevée, une construction solide ainsi qu’une bonne stabilité thermique.

La précision de la machine se retrouve donc également sur la pièce usinée. Par ailleurs, le VERSA 645 linear couvre un très large domaine d’application. Plus précisément, cela signifie que grâce à la précision élevée de la machine et de la commande numérique, on peut renoncer à l'axe U. Le pilotage de la rectification est assuré par la commande numérique.

L’outil de rectification est placé au centre de rotation de la broche. Pendant l’usinage d’un contour, l’axe Z exécute simultanément un mouvement oscillant.

Pour cela, un générateur de mouvement pendulaire a été développé. Le plus grand défi de cette invention réside selon Urs Schmid, responsable développement, dans la fonction de dressage, indispensable si l’on veut obtenir des surfaces de qualité maximale. « Pour la nouvelle commande, cela signifie qu’il a fallu intégrer une broche supplémentaire dans la cinématique de la machine ».

Un dressage de la meule simplifié et convivial

La broche de dressage (3.000 - 20.000 min-1) se trouve sur le berceau, elle est refroidie par un liquide et dotée d’un capteur de bruit d'impact. Ainsi, le dressage se passe comme sur une rectifieuse. « Une fois les réglages faits, le disque de dressage meule le premier diamètre avec la correction du rayon et le reste se déroule automatiquement en arrière-plan ».

Une précision mécanique de base élevée, une construction solide et une bonne stabilité thermique sont les atouts que réunit le VERSA 645 linear.

La programmation du dressage avec environs 30 paramètres s’avérait par contre assez complexe. C’est pourquoi Fehlmann a développé des cycles superposés qui ne comportent que les paramètres nécessaires, simplifiant considérablement la programmation. Ils sont configurés par défaut sur la VERSA 645 linear. De cette manière, comme pour le fraisage, les contours peuvent être programmés sans aucun problème et en toute simplicité.

Pour prouver la précision et la rentabilité du nouveau concept, Fehlmann a présenté ses premières pièces usinées avec cette configuration : Par exemple pour un alésage de Ø 30.5, le fabricant a produit un diamètre de 30.499 mm, soit une différence de seulement -0.001 mm.

Sur une matrice avec un contour extérieur de 35 mm de profondeur, et grâce à une rectification avec avance réduite, un Ra de 0.16 a été obtenu. Globalement, Fehlmann AG présente un nouveau concept réunissant avec succès le fraisage dur et la rectification dans une même machine. Des perçages, des contours et des rainures en acier, céramique ou en métal dur peuvent être fraisées puis finies avec une rectification par coordonnées sans avoir à modifier les serrages. MSM
