Commande miniature décentralisée avec client et serveur OPC-UA Enregistreur compact pour la gestion de l’énergie

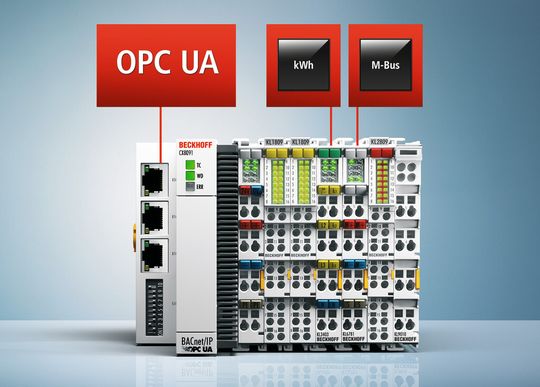

>> Le CX8091 est le dernier né de la gamme CX8000, il est actuellement le plus petit PC Embarqué de Beckhoff. Avec la prise en charge du protocole OPC-UA, le CPU 400 MHz ARM9 et la large gamme de bornes d’E/S Beckhoff sont une commande pour l’automatisation des bâtiments. En outre, le CX8091 combiné aux bornes de mesure de puissance sert d’enregistreur de données compact, fournissant via OPC-UA toutes les infos utiles pour une gestion globale de l’énergie.

Related Vendors

Phoenix Mecano Solutions AG

Beckhoff Automation SA

FAULHABER SA

Beckhoff Automation SA

Le PC Embarqué CX8091 est une commande compacte avec port Ethernet. Il prend en charge le protocole OPC UA éprouvé pour l’intégration verticale. Il permet de gérer l’ensemble de la gamme d’E/S modulaire Beckhoff. Il est ainsi possible d’enregistrer de nombreuses formes de signaux différentes, entre autres via les nombreuses bornes d’E/S pour l’acquisition des données d’énergie. L’acquisition des variables électriques s’intègre au système de manière particulièrement confortable avec les bornes de mesure de puissance KL/EL3403 ; les bornes de mesure de puissance EL3413, EL3433 et la borne de surveillance de réseau EL3773 offrent des fonctions d’analyse plus étendues. En outre, il est possible avec la borne de mesure de pression différentielle KM37xx et avec le boîtier EP3744 étanche, de surveiller directement l’alimentation en air comprimé et éviter des fuites énergivores.

OPC UA pour la communication de niveau supérieur

Le standard de communication OPC UA (IEC 62541) convient idéalement pour la communication entre le niveau de production et le niveau de gestion de l’entreprise, ainsi que le système de gestion énergétique. Il s’agit d’une technologie de communication de la Fondation OPC qui assure le transfert sûr, fiable et multi-constructeurs de données, du niveau de fabrication jusque dans le système de planification de la production ou le système ERP. Beckhoff a transposé cette technologie avec le serveur TwinCAT OPC UA certifié par le laboratoire européen d’OPC. Ce serveur fournit les fonctions Data Access et Historical Access ainsi que des blocs fonctionnels PLC pour le diagnostic et le redémarrage. Le stockage temporaire de données dans le serveur est également implémenté, de sorte qu’une interruption de la communication n’entraîne aucune perte de données. En outre, Beckhoff a pour la première fois intégré la fonctionnalité Client OPC au contrôleur, qui peut ainsi transférer en toute autonomie les données d’énergie recueillies au monde de l’IT. Nous fournissons un configurateur pour le paramétrage, ainsi qu’un client UA de démonstration pour test. Le PC Embarqué CX8091 peut également être utilisé avec le protocole BACnet (Building Automation Control Network). Ce standard de communication sur base Ethernet pour l’automatisation des bâtiments est particulièrement bien établi aux niveaux de gestion et de commande. La solution Beckhoff TwinCAT BACnet/IP fonctionne sur tous les PC industriels Beckhoff. <<

Caractéristiques techniques:

• Système d'exploitation : Windows CE 6

• Contrôleur 32 bits avec CPU 400 MHz ARM9

• Mémoire flash : carte Micro SD 256 Mo (option 1 Go, 2 Go ou 4 Go)

• Mémoire principale interne : RAM 64 Mo

• Interfaces : 1 x Ethernet 10/100 Mbit/s, 1 x appareil USB (derrière le couvercle frontal)

• Alimentation ondulée 1 seconde (pour 1 Mo de données persistantes)

(ID:42820343)
