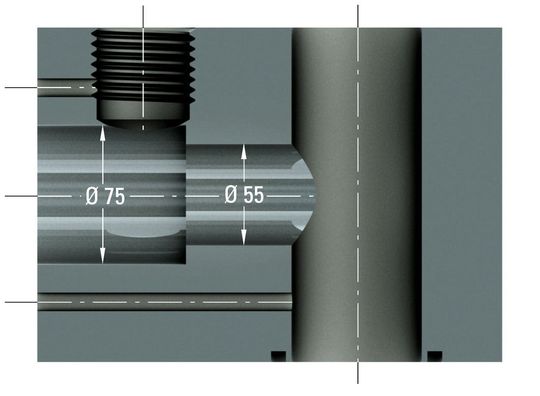

Alésage étagé d'un trou borgne

>> «Application du mois», en l’occurrence celle de mai 2011: Alésage d'un trou borgne étagé. Domaine d'application: industrie de la construction de machines. Les «applications du mois» de Dixi Polytool peuvent être consultées sur le site internet www.dixipolytool.ch.

Related Vendors

Sick AG

Trafag AG

FACTUREE - Der Online-Fertiger

DIXI Polytool SA

L'opération, effectuée sur un centre d'usinage horizontal, consiste à réaliser l'alésage étagé d'un composant de machine en fonte GGG 40. Le processus met en action un alésoir étagé à bagues réglables en carbure, avec arrosage dans les goujures.

D'un seul coup

L'outil utilisé est un alésoir étagé à bagues réglables en carbure Ø 55-H7 x Ø 75-H7 sur tasseau avec arrosage dans les goujures POLY 8091-3 Ø 55 x 70 x Ø 75 x 150 x 220 mm, Z=6, SP. L'usinage se fait d'un seul coup.

Conditions d'usinage: opération réalisée sur un centre d'usinage horizontal, pièce usinée en fonte GGG 40 (fonte à graphique sphérolithique avec résistance à la rupture 400 MPa).

Paramètres de coupe: usinage avec apport d'huile de coupe soluble en solution à 6%. Vitesse de rotation de l'outil n = 120 t/min. Vitesse de plongée: V = 90 mm/min. Surépaisseur de matière = 0,2 mm au diamètre.

Résultats

Cet alésoir étagé a permis d'améliorer le processus en regard de la solution adoptée jusqu'alors (alésage avec alésoirs fixes suivi d'un polissage des alésages). L'objectif consistant à produire simultanément les deux alésages en une seule opération et avec un fini de surface satisfaisant a été atteint, et ceci avec un fini superficiel régulier, garanti à Ra 0,8 µm.

Cet objectif a d'ailleurs été atteint avec trois différentes matières à usiner: outre la fonte GGG 40, de l'aluminium et de l'acier 35MF6. Seuls les paramètres de coupe on dû être adaptés aux valeurs requises par les différents matériaux. L'utilisateur a pu sensiblement réduire son temps global de production, donc le coût de l'opération. <<

(ID:28396000)
