Découpes au jet d'eau à 1 micron près

Le micron maîtrisé

12.11.2010 | Rédacteur: MSM

Le découpage au laser provoque une altération du matériau le long de la ligne de découpe. En outre, le laser n'est guère -voire parfois même pas du tout- indiqué pour le découpage de certains matériaux. Reste le découpage au jet d'eau, considéré comme étant moins précis. Cet article montre que ce n'est pas forcément le cas.

Pour cette machine de découpage au jet d'eau à commande CNC, les domaines d'application sont les suivants: secteur médical, industrie automobile, équipement électronique, secteurs de l'aéronautique et de l'aérospatiale, appareillage médical, les composants horlogers ou microtechniques, les capteurs et même le secteur alimentaire, pour certaines applications particulières.

La société MDC Max Daetwyler AG, constructeur de machines de précision et la société Waterjet AG, spécialiste de la découpe au jet d'eau, ont mis au point en collaboration avec NUM une machine de découpe au jet d'eau CNC capable de découper des matériaux avec une précision de ±1 micron, ce qui est 20 fois plus précis qu'avec les machines connues de la concurrence. En l'occurrence, la nouvelle machine WOMAJET/microWATERJET, qui est particulièrement performante. Elle consomme beaucoup moins d'eau et d'abrasif que les systèmes traditionnels et ouvre de nouveaux domaines d'application pour cette technique d'usinage des matériaux.

La plupart des nouveaux matériaux pour la fabrication de produits utilisés ces dernières années réagissent négativement sous l'effet de la chaleur lors de l'usinage, d'où la difficulté d'emploi d'une solution au laser. L'utilisation d'un jet d'eau pour effectuer l'opération de découpe permet toutefois de s'assurer que la structure du matériau reste inchangée. Cette technique peut être en outre utilisée pour pratiquement n'importe quel type de matériau, y compris les denrées alimentaires, pour autant qu'elles ne soient pas solubles dans l'eau. A la lumière de ces informations, MDC Max Daetwyler, Waterjet et NUM ont décidé d'associer leur savoir-faire pour développer conjointement une machine de découpe au jet d'eau destinée à l'usinage des matériaux.

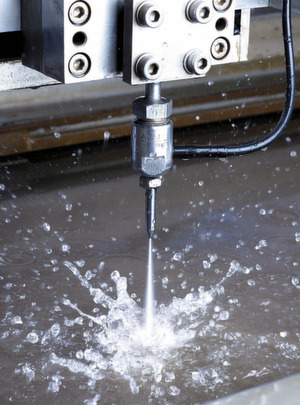

Le principe de fonctionnement de la nouvelle machine WOMAJET/microWATERJET est stable, précis, reproductible et permet de créer des contours complexes. Il peut prendre en charge des détails pouvant descendre jusqu'à 20 microns (0,02 mm). La machine utilise à cet effet un jet d'eau de très grande précision dont le diamètre est inférieur à 300 microns, et peut découper des matériaux à une vitesse pouvant atteindre jusqu'à 4 mètres par minute. Les trois axes de la machine sont commandés par des variateurs NUMDrive C, dont la haute densité de puissance permet de réduire la taille de l'armoire de commande. Un système CNC NUM Flexium, équipé d'un pupitre opérateur NUM FS152i pour les commandes d'entrée, assure la commande globale de la machine.

Cette machine de découpe peut s'adapter à un grand nombre de matériaux, en particulier les alliages biocompatibles pour des applications médicales, le Kevlar, les matériaux en fibre de verre et de carbone tels ceux utilisés dans le secteur automobile et les matériaux spécialisés et laminés utilisés dans les secteurs de l'aéronautique et de l'aérospatiale. Dans chaque cas, toutes les opérations de découpe sont réalisées sans dégradation des caractéristiques ou des propriétés des matériaux, vu que le processus n'émet pas de chaleur. Une application inhabituelle qui suscite déjà un très grand intérêt est la découpe de composants de précision pour le secteur de l'horlogerie, ce qui contribue à la renaissance des montres mécaniques des prestigieux fabricants suisses.

Des démonstrations de la nouvelle machine de découpe ont été effectuées au salon International Manufacturing Technology Show (IMTS 2010) qui s'est tenu à Chicago du 13 au 18 septembre. La machine a été présentée sur le stand de Daetwyler, situé dans le pavillon «Alternative Manufacturing Processes Pavilion». Remarque: WOMAJET® est une marque déposée et microWATERJET© est la propriété par copyright de MDC Max Daetwyler AG. La nouvelle machine WOMAJET/microWATERJET utilise des variateurs NUM et un système CNC NUM Flexium pour garantir une découpe de précision.
