Marquage alphanumérique ou Datamatrix

Pour un marquage économique

23.10.2010 | Rédacteur: MSM

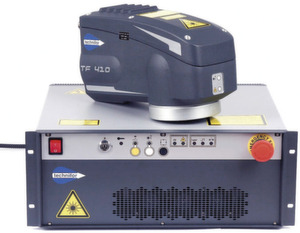

Machine laser: Tête + UC TF410.

TF410, la nouvelle solution de marquage au laser à fibre de Technifor, est la version d´entrée de gamme pour les applications de moyennes et grandes séries: automobile, médical, composants électriques ou mécaniques...

Particulièrement économique, le système de marquage TF410 est équipé d'un laser à 10 W et garantit constamment les performances éprouvées de compacité, qualité de marquage, et vitesse d'écriture, qui ont fait le succès du modèle précédent à 20 W, le TF420.

30% moins chère que la version plus haut de gamme TF420, et équipé d'un laser de 10 W de puissance, (au lieu de 20 W pour le TF420), le TF410 peut réaliser la plupart des applications de marquage en «petite profondeur» pour les moyennes et grandes séries, ce qui est suffisant pour nombre de cas d'application.

Le TF410 se distingue, en premier lieu, par sa facilité d'intégration. Grâce à sa source lumineuse à 1,06µm (laser) déportée dans l'unité de contrôle, à son électronique de nouvelle génération, et à un nombre réduit de composants optiques, la tête de marquage occupe un volume de seulement 10 dm3, soit deux fois moins que les modèles précédents (laser pompé par diode). Le faisceau lumineux est acheminé vers la tête de marquage par une fibre optique. L'unité de contrôle déportée est adaptable en rack 19" et comporte une mémoire tampon intégrée.

TF410 propose bien entendu tous les avantages des lasers à fibres, en particulier la durée de vie et la fiabilité accrues. D'abord, la durée de vie de la source qui est cinq fois plus grande que celle d'un YAG pompé par diode. Ensuite, la tête de marquage TF410 et son unité de contrôle ont été conçues avec le moins d'éléments mécaniques et optiques possible (tout est fibré, scellé, monolithique), pour réduire la maintenance et éviter les dérives de réglage des composants optiques, afin d'assurer une qualité de marquage constante au cours du temps et un service minimum. Ensuite, la conception de la machine est pourvue d'alarmes contre tout type de mauvaise utilisation et accepte même le marquage de pièces réfléchissantes.

La solution de marquage TF410 inclut le programme de marquage intuitif et ergonomique T700W de Technifor. Son interface permet de programmer les marquages les plus simples en moins de 5 clicks. Elle assure la gestion des données de traçabilité (numéro de série, variables, codes Datamatrix, codes barres, ...) et peut établir facilement des liaisons avec les bases de données de production (ODBC, Excel, ASCII, ...). Le marquage de logo est également possible (PLT, JPEG, BMP, DXF). Des bibliothèques de matières avec paramètres pré-programmés sont proposées, ainsi que la génération de fichiers historiques.

Le système TF410 peut marquer avec un très bon contraste une large gamme de matériaux, qu'il s'agisse de plastiques, de métaux, ou de céramiques, et également des surfaces difficiles telles que des aciers, ou du titane. Il propose beaucoup de nuances de marquage grâce à sa qualité optique spatiale et temporelle. Technifor propose en option une aide à l'intégration et à la «customisation», ou des modules d'intégrations tel que l'avance de plaque automatique, le plateau tournant, etc. Enfin, le marquage d'échantillons ou de têtes de série est également possible.

Coordonnées

Gravograph S.A.

Champ Olivier 2

3280 Morat

Tél. 026 678 72 00

Fax 026 678 72 22

admin@gravograph.ch

www.gravograph.ch
