A l'abri des copeaux et économies d'énergie

Supports de roulettes pivotants et rétractables

23.10.2010 | Rédacteur: MSM

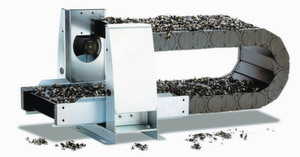

La nouvelle chaîne porte-câbles «Guidelok» d?igus est destinée aux applications en présence de copeaux et permet maintenant des courses en «autoportance» jusqu?à 50 mètres. Son principe évite que des copeaux ne posent problèmes entre le brin supérieur et le brin inférieur.

Lors de l'utilisation de chaînes porte-câbles sur des éléments mobiles de machines-outils (chariots ou coulisses par exemple), les copeaux métalliques peuvent poser un problème. Ils

Lors de l'utilisation de chaînes porte-câbles sur des éléments mobiles de machines-outils (chariots ou coulisses par exemple), les copeaux métalliques peuvent poser un problème. Ils peuvent augmenter le frottement et provoquer de l'usure et même des blocages entre les brins de la chaîne porte-câbles, ce qui induit également une consommation d'énergie accrue par pertes de frottement. Pour y remédier, les ingénieurs d'igus viennent de mettre au point un guidage horizontal du brin supérieur appelé «Guidelok». Cette nouvelle solution est idéale pour les courses en autoportance relativement longues, allant jusqu'à 50 mètres, en présence de copeaux.

Le nouveau système prévoit un guidage du brin supérieur de la chaîne porte-câbles sur des supports de roulettes pivotants qui se rétractent dans le rayon mobile, assurant un passage sans obstacle. Guidée dans une légère goulotte en aluminium, la chaîne porte-câbles passe tout d'abord le long de ces supports. Ces derniers se rétractent alors et ressortent une fois le rayon passé. Le brin supérieur s'appuie ensuite sur les supports. Ce système évite que des copeaux puissent s'accumuler entre les surfaces de glissement des brins supérieur et inférieur de la chaîne porte-câbles.

La protection des câbles et tubes flexibles face aux copeaux telle que présentée ci-dessus est loin d'être le seul avantage offert par cette solution.

Cette dernière permet en effet, d'une part, une augmentation considérable de la longueur en autoportance, l'utilisateur pouvant ainsi choisir une chaîne porte-câbles de plus petites dimensions pour la course qu'il souhaite réaliser, d'où une économie de matériau et donc un abaissement des coûts. Faire appel à une chaîne plus petite porté par des roulettes a d'autre part une incidence positive sur la force de traction et de poussée, c'est-à-dire la force d'entraînement requise pour déplacer la chaîne. D'où une économie d'énergie qui peut aller jusqu'à 60?%.

Ce système de chaînes porte-câbles qui vient juste d'être commercialisé fait déjà ses preuves en milieu industriel chez un fabricant allemand de machines-outils, où une lourde chaîne en acier a été remplacée par une «Guidelok».

Lorsqu'il fut décidé de remplacer les chaînes en acier par des chaînes modernes en polymères, moins massives, personne ne songeait à faire appel à une solution glissante. En effet, des copeaux métalliques, ayant parfois la taille d'une pièce d'un euro, se seraient immanquablement accumulés dans le rayon interne entre le brin supérieur et le brin inférieur de la chaîne, risquant à tout coup de l'endommager. Le nouveau système permettant des courses longues est par contre idéal pour ce genre de situation.

Le système «Guidelok», de structure modulaire, ne comporte que quelques constituants et est disponible dès à présent du stock, avec ou sans goulotte de guidage. On peut trouver à l'adresse www.igus.fr/guidelok un webcast présentant, entre autres, le nouveau principe de construction. igus, le fabricant, attire l'attention sur le fait que la livraison est assurée dans les 24 heures ou le jour même en raison de la réticence de nombreuses entreprises à accumuler des stocks en cette période de crise. Rien que pour le secteur des chaînes porte-câbles, câbles, connecteurs et autres accessoires, la gamme de produits igus englobe plus de 70'000 références. Voir aussi le site www.igus.fr/machines-outils.

Auteur

André Kluth

Igus GmbH, D-51147 Köln

Coordonnées en Suisse

Igus Schweiz GmbH

Industriestrasse 11, 4623 Neuendorf

Tél. 062 388 97 97, Fax 062 388 97 99

info.ch@igus.ch, www.igus.ch
