Mesurexpo Paris?: les nouveautés

Pour dénicher l'info au coeur des pièces

23.10.2010 | Rédacteur: MSM

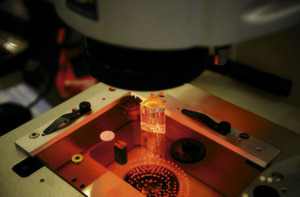

La mesure sans contact à haute résolution combine plusieurs systèmes optiques.(Doc APFOUCHA)

Salon de l'instrumentation pour la recherche, les essais et l'industrie, Mesurexpo est un rendez-vous professionnel qui a réunit plus de 200 exposants au Parc des Expositions de Paris Nord Villepinte du 6 au 8 octobre derniers. Cette manifestation a été ponctuée de plusieurs conférences animées par des experts.

Acquisition des données, informatique industrielle, automatisation, régulation, mesures mécaniques, techniques de contrôles non destructifs, métrologie, analyse des propriétés matières, équipements de la­boratoires et nanotechniques ont été les principaux thèmes abordés lors du salon Mesurexpo qui s'est tenu à Paris Nord Villepinte en octobre dernier. Malgré un contexte économique délicat, plus de 200 exposants ont animé cette manifestation avec pour certains des nouveautés remarquées. A cette occasion, une dizaine de conférences ont animé cette manifestation.

Pour inspecter l'intimité des pièces, le KH-7700 d'Hirox est un nouveau microscope numérique vidéo 3D muni d'un système d'inspection vidéo haute définition avec écran plat haute résolution. Il grossit d'une à 7'000 fois, soit 45?µm sur la largeur de l'écran avec une résolution de 0,5?µm. Il facilite les relevés sur 360 degrés sans contact ni déplacement grâce à un concept unique à base de miroirs rotatifs dont l'angle de vision varie de 25 à 55 degrés. Il autorise des mesures 2D et 3D de précision y compris profondeur, angle, hauteur, volume, surface et rugosité. L'ensemble reste, transportable et compact pour des inspections non destructives en haute définition.

Succès aussi pour l'Hexapode de Microcontrole, un système de micro positionnement à six degrés de liberté avec mécanique parallèle?: X, Y, Z, lacet, tangage et roulis. Les hexapodes sont connus pour leur aptitude à fournir des mouvements complexes demandant de grandes capacités de charge et une excellente précision sur leurs six axes indépendants. Ce type de positionneur reste facile à utiliser pour un prix abordable. Il est animé par six actionneurs LTA éprouvés en milieu industriel et dotés de servomoteurs à courant continu. Comparé aux hexapodes similaires, sa raideur est cinq fois meilleure pour une capacité de charge double.

Chez Mitutoyo, les nouvelles machines de vision Quick Scope autorisent des mesures manuelles ou automatiques avec des courses importantes (400 x 200 x 150?mm). Ces unités sont destinées aux mesures simples et rapides de pièces isolées. Outre leurs capacités d'observation, elles permettent les captures vidéo grâce à une caméra CCD couleur. En option, les utilisateurs pourront obtenir un zoom motorisé et un dispositif d'autofocus.

Avant-première européenne chez Amtechdata avec le système d'acquisition et d'analyse de données «?Avant Plus?», organisé autour d'un puissant moteur d'analyse du signal.

Avant-première mondiale cette fois-ci pour le micromètre intérieur digital XLT trois points destiné à la mesure d'alésages de Bowers Metrology.

Produit récent dévoilé en mars 2009, le nouveau module contour avancé de la suite logicielle Mountains est une solution complète de vérification dimensionnelle de profils mesurés sur des pièces mécaniques avec une interface utilisateur ergonomique et intuitive à base d'icônes. Ses fonctions métrologiques et de visualisation des écarts de forme sont intégrées. Elles servent notamment à générer automatiquement un rapport de qualité.

Déjà présenté en début d'année, Leica Microsystems propose le premier microscope double coeur combinant les techniques de la microscopie confocale et l'interférométrie afin de caractériser des surfaces en 3D sans contact. Doté de deux sources lumineuses LED et de deux caméras CCD, il autorise des mesures volumiques avec une forte profondeur de champ. Simple à utiliser, les acquisitions sont effectuées en quelques secondes.

Disponible sur le marché depuis juin dernier, le LEXT OLS 4000 confocal d'Olympus autorise l'analyse en 2D ou 3D de surfaces en toute simplicité avec des grossissements jusqu'à 17'280 fois pour une résolution de 0,12?µm sur X et Y et 0,01?µm sur z.

Auteur

Jean Guilhem, journaliste indépendant

Coordonnées

Le salon de l'instrumentation pourla recherche, les essais et l'industrie

www.forum4s.com

www.mesurexpo.com

Le microscope confocal

Le microscope confocal

Il s'agit d'un microscope optique qui a la propriété de réaliser des images de très faible profondeur de champ (environ 400?nm) appelées «?sections optiques?». En positionnant le plan focal de l'objectif à différents niveaux de profondeur dans l'échantillon, il est possible de réaliser des séries d'images à partir desquelles on peut obtenir une représentation tridimensionnelle de l'objet. L'objet n'est donc pas directement observé par l'utilisateur?; celui-ci voit une image recomposée par ordinateur. Le micros­cope confocal fonctionne en lumière réfléchie ou en fluorescence. La plupart du temps, on utilise un laser comme source de lumière. On parle alors de microscope confocal à balayage laser ? MCBL (en anglais CLSM pour confocal laser scanning microscope).
Source?: Encyclopédie Wikipédia
