Une étampe usinée avec un seul outil

Conditions d'usinage

23.10.2010 | Rédacteur: MSM

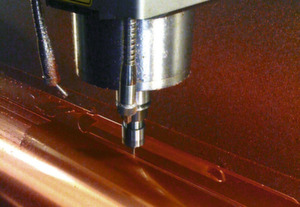

Usinage complet d?une étampe en cuivre avec une fraise au PCD.

Usinage d'une étampe destinée au secteur de l'industrie de l'imprimerie. Les «?applications du mois?» de Dixi Polytool peuvent être consultées sur le site internet www.dixipolytool.com.

Dixi Polytool S.A. présente, pour son «?application du mois?» (septembre 2009), un outil servant à l'usinage complet d'une étampe?: à savoir, un seul et unique outil, ce qui non seulement raccourcit le temps de processus, mais supprime en outre le facteur de dispersion imputable au changement d'outil, tout en obtenant une usure minime de l'outil utilisé, après utilisation intensive.

La matière de l'étampe est du cuivre. L'usinage est réalisé sur une machine spéciale. L'outil utilisé est une fraise en bout à une dent au PCD Dixi 72420, diamètre 3?mm. L'usinage se déroule sous lubrification minimale. Conditions de coupe?: Vitesse de coupe (Vc) = 300?m/min. La broche tourne à 32'000?t/min. fz = 0,05?mm (Vf =?1'600 mm/min.). ae = 0,7 à 1,0 x D. ap = 0,45?mm.

Après 570 mètres d'usinage, l'outil ne présente qu'une usure minime. La variation de cote reste au-dessous de 0,01?mm?: une performance nettement meilleure que celle obtenue avec une version d'outil en carbure. Avec cette fraise au PCD (diamant polycristallin), le niveau de processus a été amélioré, pour un usinage long et fastidieux.

Auteur

Edouard Huguelet

Rédacteur MSM
