Deux applications d'usinage performantes

Gain de productivité de 20% en alésage

22.10.2010 | Rédacteur: MSM

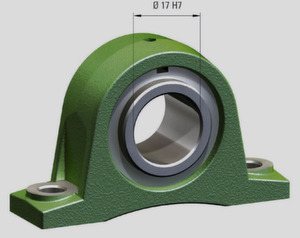

Palier en acier.

Ces deux cas d'application dans le domaine de l'usinage concernent respectivement des opérations d'alésage et de filetage, réalisées avec des solutions d'outillage permettant d'améliorer sensiblement les performances du processus de production. Ces exemples ont été tirés des fiches d'«?applications du mois?», en l'occurrence, celles de novembre et décembre 2008. Les «?applications du mois?» peuvent être consultées sur le site internet de Dixi Polytool?: www.dixipolytool.com

Ces deux exemples ont trait à de l'alésage dans de l'acier CK45 et à du filetage par tourbillonnage dans une pièce en acier inoxydable Z12 CNDV 12.

Le premier exemple concerne l'alésage d'un bloc palier en acier de construction CK45. Il s'agit d'aléser un diamètre de 17-H7 en partant d'un forage de diamètre 16,8?mm. L'usinage est réalisé avec un alésoir à tête interchangeable à 4 dents en cermet Poly 4404-3, Ø 17-H7 avec arrosage (émulsion) dans les gouges, sur un centre d'usinage Okuma. Conditions de coupe?: vitesse de rotation de l'outil n = 2250 t/min., avance Vf = 2,5 m/min.

Plus de 500 alésages ont été réalisés sans devoir réaffûter les plaquettes, ce qui représente un gain de productivité de quelque 20% par rapport à la concurrence, ceci avec une régularité optimale de la tolérance.

Ce deuxième exemple a trait au filetage par tourbillonnage de trous M8 dans une pièce en acier inoxydable Z12 CNDV?12 (Stahlschlüssel 1.4939 - AISI 904L) du domaine de l'aéronautique (diffuseur pour moteur d'hélicoptère). L'usinage est réalisé avec un outil tourbillonneur à 6 dents Dixi 1730 M8, pas 1,25 en TiAlN. Le filetage s'effectue en une seule passe, en opposition avec apport d'émulsion à 7% sur en centre d'usinage à 3 axes Olympic vertical. Conditions de coupe?: vitesse de rotation de l'outil n = 2450 t/min., vitesse de coupe Vc = 50 m/min.

25 trous filetés ont pu être réalisés sans aucune correction d'outil. En effet, dans le cas d'usinage pour l'aéronautique, il est d'usage de pratiquer pour une pièce donnée l'ensemble des opérations sans correction d'outil intermédiaire, ceci afin de garantir la traçabilité des opérations.

Auteur

Edouard Huguelet

Rédacteur MSM
